准直型太阳光模拟器是模拟地球外层空间太阳光高准直特性的关键设备。其核心功能是模拟地球外层空间太阳光的两个关键特性：光谱与准直性。与普通模拟器不同，它追求极高的光束平行度，其发散角（准直角）需与真实太阳的约32角分（0.53°）相一致。下文，紫创测控Luminbox将对准直型太阳模拟器的工作原理与核心技术指标进行详细阐述。

一、准直型太阳光模拟器的工作原理

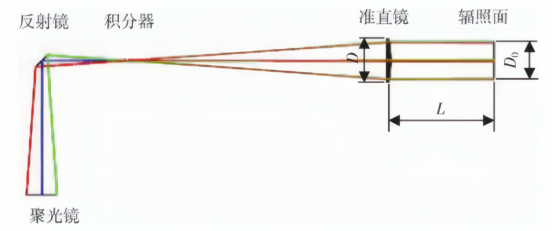

准直型太阳光模拟器光学系统的总体光路布局

准直型太阳光模拟器的核心原理是通过“光源→聚光→匀光→准直→成像”的光学链路，将地面光源转化为与太空太阳光特性一致的准直光束，具体步骤如下：

光源发光：短弧氙灯垂直点燃，发出与太阳光光谱匹配的光束；

聚光汇聚：组合聚光镜（椭球面镜 + 球面镜）将氙灯的发散光汇聚至光学积分器的入射端面，最大化收集光源能量；

光路转向：平面反射镜改变光束传播方向，使光路布局更紧凑，适配设备结构；

匀光处理：光学积分器（场镜 + 投影镜）将汇聚后的不均匀光 “分割→叠加”，转化为均匀光分布；

准直成像：准直物镜将积分器输出的均匀光准直，最终在 600 mm 外的辐照面形成直径 200 mm、准直角 32′的模拟太阳光束。

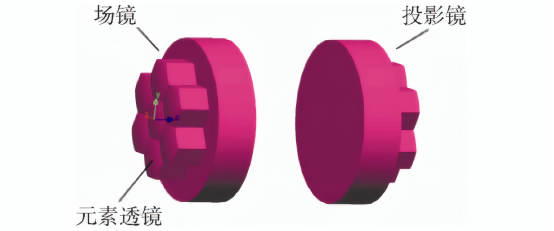

光学积分器示意

整个过程的核心逻辑是：通过各组件的协同，既保证光束的高准直性（匹配太阳张角），又实现高辐照度（满足测试能量需求），同时控制辐照均匀性（避免测试偏差）。

二、准直型太阳光模拟器的核心技术指标

明确准直型太阳光模拟器为满足“太空光照模拟需求”而设定的核心技术指标，可以更好的理解准直型太阳光模拟器的原理，这些指标是准直型太阳光模拟器光学系统设计的根本依据：

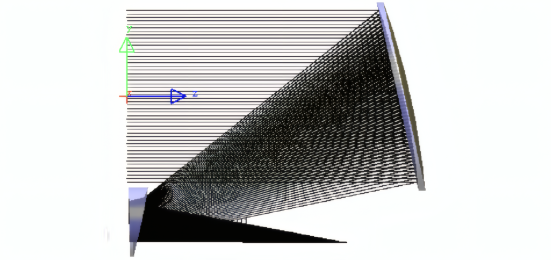

准直太阳模拟器光学系统的准直和反射部分

准直特性：准直角为 32′±2′（全角），与太阳在地球外层空间的视张角完全一致，是 “准直型” 的核心标志；

辐照强度：最大辐照度不低于 0.8 个太阳常数（1 太阳常数≈1350 W/m²，故 0.8SC≈1080 W/m²），确保模拟太阳的能量密度；

辐照面参数：辐照面直径 200 mm，工作距离（辐照面到准直物镜距离）600 mm，覆盖被测部件的测试需求；

辐照均匀性：不均匀度优于 6%（实测可达 4.65%），避免因光照不均导致测试误差；

光谱匹配：采用氙灯光谱，与太阳光光谱分布高度吻合，保证测试的真实性。

准直型太阳光模拟器的原理本质是：通过光学系统的协同设计，还原太空太阳光的准直特性与能量特性；以短弧氙灯为光源，组合聚光镜提升能量收集效率；光学积分器实现匀光；准直物镜保证准直性。实现更高的能量利用率和更好的均匀性，为高精度部件的研发与工业测试提供试验技术。

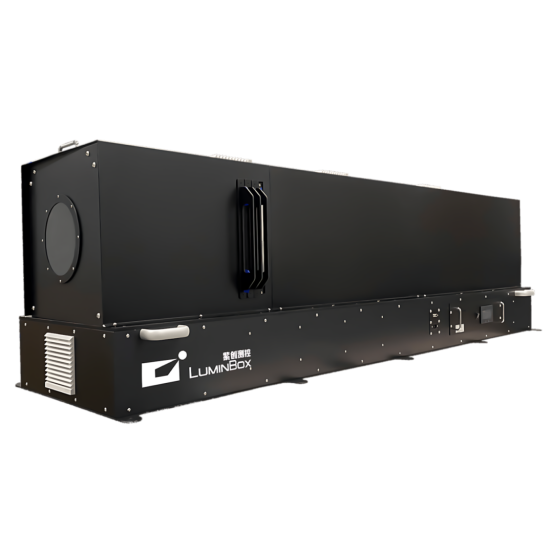

Luminbox 全光谱准直型太阳光模拟器

紫创测控Luminbox 全光谱准直型太阳光模拟器为跨行业材料提供高精度老化测试与性能验证，能精准模拟自然光环境，支持光谱/ 亮度 / 色温调控。

联系方式：400-808-6127

全光谱覆盖：350nm-1100nm 光谱，贴近自然光权重

高动态亮度：2 米处 20,000-150,000Lux，满足 HUD 亮度响应测试

强光抗扰验证：直射模拟复现图像模糊/ 重影问题场景

多场景适应：支持日间/ 夜间 / 隧道等光照动态切换测试

紫创测控Luminbox全光谱准直型太阳光模拟器以精密光学的工程化应用，可有效缩短从基础研究到工业验证的周期，为科研与工业的检测提供可靠的“人工太阳”。将实验室级创新转化为产业化能力，助力航天航空、能源材料等领域的技术革新。
