在车载抬头显示系统（HUD）应用中，数字微镜器件（DMD）芯片长期暴露于复杂光热环境中，光学系统可能在其表面形成局部高温的“太阳热斑”，导致结构损伤与性能衰退。为确保DMD芯片在实际光照下的长期可靠运行，借助太阳光模拟器进行专项测试至关重要。下文，紫创测控luminbox将介绍热斑效应的成因，系统阐述基于专业太阳光模拟器的测试方案，为HUD系统的可靠性验证提供支持。

一、DMD芯片的原理与热斑效应

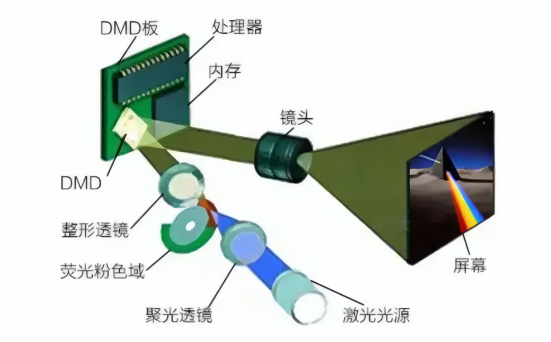

DMD芯片的原理

数字微镜器件（DMD）是微机电系统核心光调制芯片，由数百万微米级铝制反射镜阵列构成，单镜可静电驱动旋转 ±12°，以脉宽调制控光成像，兼具高反射率（>90%）、响应快、寿命长等优势。

在车载HUD系统中，当强烈的太阳光通过挡风玻璃和光学系统后，可能聚焦于DMD芯片的微小区域，形成局部高温“热斑效应”。此效应会引发材料热应力与微镜结构形变，是系统可靠性与耐久性面临的关键挑战。

二、为什么用太阳光模拟器测试DMD芯片？

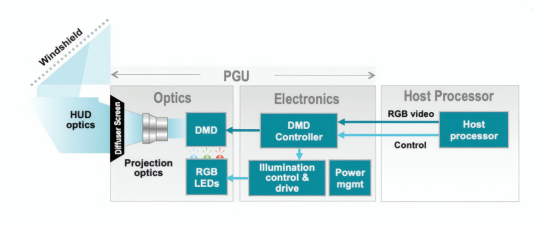

车载HUD系统的DMD芯片作用

 太阳热斑带来的极端热负荷不仅加速DMD芯片材料老化，更可能直接导致其微镜结构变形、驱动机构失效或控制电路损伤，直接影响车载HUD系统的成像质量与设备寿命。因此，针对热斑效应的测试对于保障产品性能至关重要，如热失效风险测试、光学性能衰减测试、功能性测试等。而太阳光模拟器能够准确复现可控、可重复的太阳辐照条件，可为评估和验证DMD芯片的性能提供可控的实验手段。

三、太阳光模拟器的技术要求与测试目标

1. 太阳光模拟器的测试技术要求

太阳光模拟器必须满足严格的光谱匹配度（如AM1.5G标准）、高准直性（模拟平行太阳光）及优异的光强稳定性（通常波动小于±2%）。通过调节辐照度（常用范围800-2000 W/m²），可模拟不同地域与季节的阳光强度，从而为DMD芯片施加准确、可控的热负荷，以验证其在实际光照环境下的可靠性。

2. 太阳辐照测试目标

可靠性验证：确认DMD芯片及其封装能否承受长期或极端的太阳辐照而不失效。

性能评估：测量在模拟太阳光照射下，DMD的投影图像质量（亮度、对比度、均匀性）变化。

设计验证与优化：为HUD的光学设计（如使用高阻隔镀膜的保护窗口、散热结构）提供数据支撑。

筛选与质量管控：作为芯片或模块级筛选测试，确保出厂产品的稳定性。

四、DMD芯片的热斑效应测试

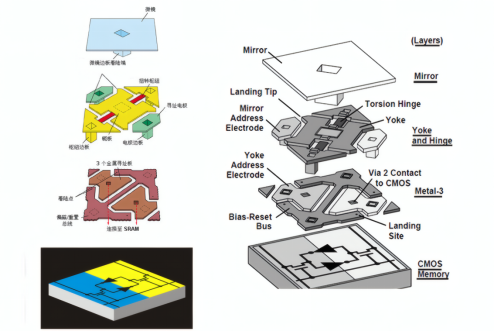

集成DMD芯片

热斑效应测试的核心在于，将集成DMD芯片的完整光机模块（或关键子系统）置于可控的太阳光模拟器辐照环境中。测试主要围绕以下几个维度展开：

1. 定位芯片表面易产生热斑的“热点”区域，并借助红外热像仪精确测量其温升特性；

2. 考察在持续或循环的太阳辐照应力下，DMD微镜的翻转效率、角度一致性与位置稳定性等关键光学参数的演变趋势；

3. 评估驱动电路在局部高温环境中的工作可靠性。测试通常结合高温条件（如85°C）进行长时间加速老化验证，持续时间可达数百至上千小时，以模拟实际使用中的长期热应力，监测微镜结构是否出现材料退化或粘附失效等渐进式损伤。

对HUD投影仪中的DMD芯片进行太阳辐照测试，是保障其在真实复杂光热环境中长期可靠工作的关键。该测试通过高保真的太阳光模拟，能够充分暴露潜在的热斑风险及由此引发的失效机制。可为DMD芯片的选型与光学系统的杂散光控制设计提供直接依据，也为整机产品的可靠性认定与寿命预测奠定坚实的数据基础。

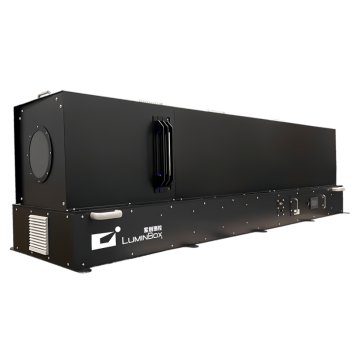

Luminbox全光谱准直型太阳光模拟器

紫创测控Luminbox全光谱准直型太阳光模拟器为汽车提供高精度老化测试与性能验证，能精准模拟自然光环境，支持光谱/ 亮度 / 色温调控。

联系方式：400-808-6127

全光谱覆盖：350nm-1100nm 光谱，贴近自然光权重

高动态亮度：2 米处 20,000-150,000Lux，满足HUD 亮度响应测试

强光抗扰验证：直射模拟复现图像模糊/ 重影问题场景

多场景适应：支持日间/ 夜间 / 隧道等光照动态切换测试

紫创测控Luminbox全光谱准直型太阳光模拟器以精密光学的工程化应用，可有效缩短从基础研究到工业验证的周期，为HUD投影仪的DMD芯片太阳辐照测试提供可靠的“人工太阳”。将实验室级创新转化为产业化能力，助力汽车、航空航天等领域的技术革新。
