汽车零部件高分子材料在长期光照下易老化，传统户外曝晒周期长，难以满足快速开发需求。本研究使用紫创测控luminbox的金卤灯大面积环境箱用太阳光模拟设备，对三种典型高分子材料进行加速老化试验，并与美国亚利桑那、佛罗里达户外曝晒进行对比，分析其黄变相关性及加速倍率，旨在为汽车零部件耐候性能的快速评估与验证提供可靠依据。

一、试验材料

选取三种汽车零部件透明高分子材料：CN（聚碳酸酯）、SN（聚苯乙烯）、Lot9（聚苯乙烯）。CN为国内开发的标准参照样，SN为通用级材料，Lot9为国际通用的氙灯老化测试标准样。

二、试验设备

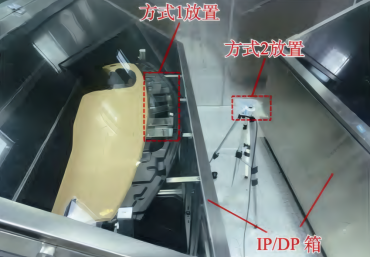

试验样品放置

采用金卤灯大面积环境箱用太阳光模拟系统，系统包括舱体、阳光辐射系统、模拟内饰件气候条件的试验箱（IP/DP 箱）等组件。辐射系统采用12盏2500W金属卤素灯，光谱范围符合DIN75220标准。IP/DP箱可模拟车厢内环境，箱外直接暴露区域模拟外饰件条件。

三、试验方案

1. 阳光模拟试验

分为IP/DP箱内（模拟汽车内饰条件）和IP/DP箱外（模拟汽车外饰条件）两种放置方式，分别进行干态与湿态循环试验，总周期为25天和50天。

2. 户外自然曝晒

AIM BOX/亚利桑那：采用GMW3417自然曝晒试验的标准方法，试样置于带玻璃窗的AIM BOX中，曝晒250天。

佛罗里达：采用SAE J1976A自然曝晒试验的标准方法方法，试样直接置于标准曝晒架上，曝晒360天。

四、性能评估

使用分光测色仪测量试样的黄变值（Δb），采用Δb定量评价材料老化程度，参照 SAEJ1545 标准，测量样品测试前后的 b 值（黄蓝相），按公式 Δb=b₀-b₁计算，每次测量 3 次取平均值。其中b₀为初始黄蓝偏向值，b₁为老化后值。黄变值越大，表明材料老化越严重。

五、实验结果

1. 黄变值变化趋势

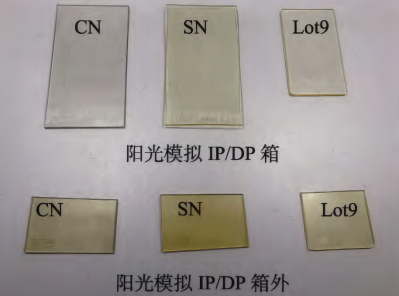

阳光模拟试验后样品

所有试样在阳光模拟与户外曝晒后均出现不同程度的黄变。SN材料的黄变值最高，说明其耐老化性能相对较差。在IP/DP箱外直接暴露的试样黄变更显著，主要因辐照强度更高且无玻璃过滤。

2. 相关性分析

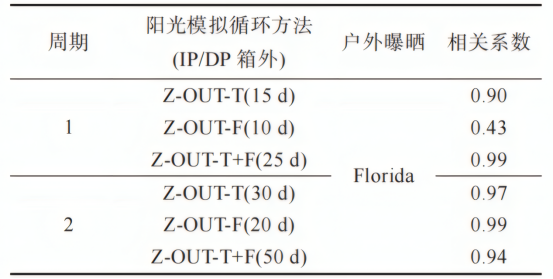

阳光模拟（IP/DP 箱外）与户外曝晒试验的相关系数

使用皮尔逊相关系数评估阳光模拟与户外曝晒之间的关联程度：

IP/DP箱内模拟与亚利桑那曝晒：相关系数达0.97～1.00，呈高度相关。两者环境条件相似，均处于半封闭箱体中，受控于相似的温度与辐照条件。

IP/DP箱外模拟与佛罗里达曝晒：相关系数最高达0.99，亦为高度相关。试样均直接暴露于自然或模拟光照下，环境因素一致。

3. 加速倍率分析

以相同黄变值所需时间计算加速因子（A_F）：

IP/DP箱内模拟与亚利桑那曝晒：平均加速倍率约为3倍。例如，1个周期（25天）模拟试验的老化程度相当于亚利桑那曝晒250天35%～40%的效果。

IP/DP箱外模拟与佛罗里达曝晒：平均加速倍率约为7倍。1个周期模拟试验可达佛罗里达曝晒360天50%～55%的老化程度。

六、实验结论

金卤灯大面积环境箱用太阳光模拟试验与典型户外曝晒具有高度相关性，可为汽车零部件耐候性能的快速评估提供可靠依据。在模拟内饰条件下，试验与亚利桑那曝晒的加速倍率约为3倍；在模拟外饰条件下，与佛罗里达曝晒的加速倍率约为7倍。材料类型对试验结果有显著影响，SN材料在湿热条件下表现更为敏感。

综上，本研究基于汽车零部件的 3 种典型高分子材料，验证了汽车零部件金卤灯阳光模拟试验与海外典型气候户外曝晒的高度相关性，其中干热环境下加速倍率约 3 倍，湿热环境下约 7 倍。可为汽车零部件耐候性能的快速评估提供可靠依据。

Luminbox大面积环境舱/环境箱用太阳光模拟

紫创测控Luminbox大面积环境舱/环境箱用太阳光模拟，以全维度适配性与精准控制能力为核心，精准复现自然太阳光特性，可为汽车样品提供高效专业光照模拟解决方案。

技术支持: 400-808-6127

采用金卤灯，性价比高，测试成本低，周期短

每个灯源有一套电源控制系统，辐照度可单独控制

测试过程中，辐照度数据可跟踪记录，辐照量达到要求后，可自动停止测试

可设定温度、运行时长、累计辐射强度参数等

紫创测控Luminbox大面积环境舱/环境箱用太阳光模拟已广泛应用于汽车、航天航空、太阳能电池等领域。未来，紫创测控将持续优化光源技术与控制算法，进一步为用户提供更高效的环境试验光照支持。
