随着电动汽车市场的快速发展，汽车光伏技术逐渐成为提升车辆续航能力的重要方向。太阳光模拟器作为光伏组件室内测试的重要设备，能够在实验室环境下复现接近太阳光谱和辐照度的光照条件，广泛应用于组件的功率标定与性能评估。下文，紫创测控luminbox基于相关研究成果，探讨准直太阳光模拟器在汽车曲面光伏组件辐照测试中的应用。

一、汽车光伏曲面组件测试的辐照不均匀性

太阳光模拟是光伏组件室内测试的核心技术，能够在实验室环境下复现接近太阳光谱和辐照度的光照条件，广泛应用于组件的功率标定和性能评估。根据IEC 60904-9标准，传统太阳光模拟器通常采用点光源设计，通过将光源置于距被测组件一定距离处，实现对平面组件的均匀照明。

然而，对于汽车的曲面光伏组件，其表面各点与光源之间的夹角不同，导致固有辐照不均匀性。若使用非准直光源（如传统点光源模拟器），由于光束发散角的存存，会进一步加剧这种不均匀性，造成测试结果的偏差。

二、太阳光模拟器的辐照测试优化

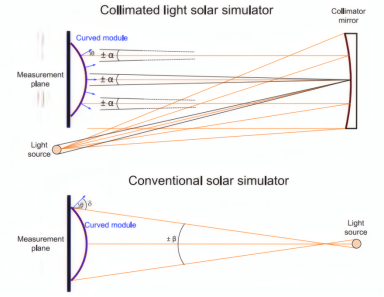

准直光太阳模拟器与传统太阳模拟器的结构示意图

传统辐照测试的光源距离组件通常为6–10米，光束发散角可达15度以上，导致组件边缘区域的等效辐照度显著下降。这种“不均匀性放大效应”不仅与组件本身的曲率有关，还受到光源设计、灯组尺寸和灯-模距离等因素的影响。

针对汽车光伏组件的弧形特征，需对太阳光模拟器的测试体系进行优化，核心目标是复现自然太阳光在弧形组件表面的辐照分布，同时严格控制杂散光干扰，将其对辐照测试的影响控制在 1% 以内，保障测试精度。优化后的准直光太阳模拟器测试体系，可精准还原弧形组件表面的余弦辐照响应，为组件性能表征提供可靠依据。

三、电气连接方式对准直光测试结果的影响

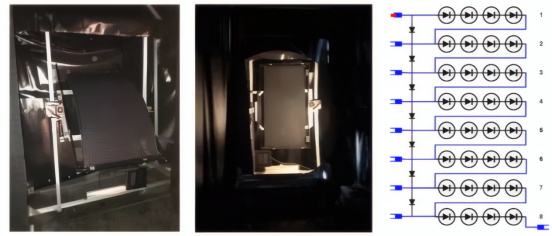

(左）安装在太阳光模拟器旋转结构上的曲面光伏组件；（中）准直反射镜中该组件的镜像；（右）该组件的电气连接示意图。

辐照不均匀性对组件电性能的影响还与电池片的串并联结构及旁路二极管的配置密切相关。研究选取三种典型电气连接方式进行分析，结果表明，无论采用何种连接方案，传统模拟器测得的功率输出均低于改进的准直光太阳模拟器下的真实值，且偏差随入射角增大而加剧。这进一步说明，仅依靠修正因子难以实现对不同组件设计的统一补偿。

四、准直光模拟测试结果验证

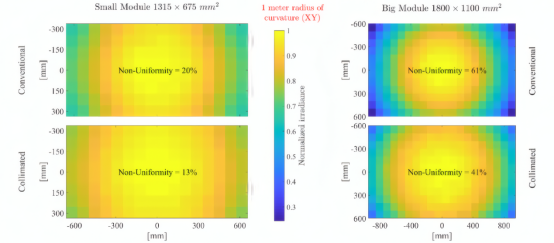

曲率半径均为 1 米的两款组件在传统太阳模拟器（上）和准直太阳模拟器（下）下的辐照度网格分布图

基于优化后的准直光太阳模拟器测试体系开展的实验验证表明，在 1m 曲率的汽车光伏组件测试中，电池片短路电流的实测值与理论余弦响应的偏差可控制在 0.5% 以内，充分验证了测试结果的准确性。

实验采用 32 片 MWT 电池片组成的弧形组件，分为 8 串 4 片的串联结构，可实现各串独立测试，结果显示组件各串的短路电流严格遵循曲率的余弦响应规律，与自然太阳光下的辐照特征高度契合。同时，测试结果也证实，优化后的准直光太阳模拟器可有效规避传统设备的功率低估问题，精准反映不同电气连接方式下弧形组件的实际发电性能。

综上，太阳光模拟器在汽车曲面光伏组件测试中发挥着关键作用。优化后的准直太阳模拟器测试体系精准复现自然光照分布，将短路电流偏差控制在0.5%以内，有效解决了传统测试设备因光束发散导致的功率低估问题。该技术为曲面组件的精准性能评估提供了可靠手段，有力支撑汽车光伏的标准化测试与产业化发展。

Luminbox全光谱准直型太阳光模拟器

紫创测控Luminbox全光谱准直型太阳光模拟器可为汽车光伏提供高精度测试与性能验证，能精准模拟自然光环境，支持光谱/ 亮度 / 色温调控。

联系方式：400-808-6127

全光谱覆盖：350nm-1100nm 光谱，贴近自然光权重

高动态亮度：2 米处 20,000-150,000Lux，满足HUD 亮度响应测试

强光抗扰验证：直射模拟复现图像模糊/ 重影问题场景

多场景适应：支持日间/ 夜间 / 隧道等光照动态切换测试

紫创测控Luminbox全光谱准直型太阳光模拟器以精密光学的工程化应用，可有效缩短从基础研究到工业验证的周期，为汽车光伏测试提供可靠的“人工太阳”。将实验室级创新转化为产业化能力，助力航空航天、汽车等领域的技术革新。
