随着汽车行业节能减排要求提升，高温强日照下的车辆性能成研究热点。太阳光模拟环境舱可复现真实光照，为汽车空调及能耗测试提供稳定环境。辐射照度变化显著影响空调能耗与续驶里程，确保其精度与均匀性对提升试验数据可信度至关重要。本文基于国内外标准，提出一种校准方法，并通过两个汽车环境舱案例验证其可行性与有效性，同时探讨校准点优化方向。

一、太阳光模拟环境舱的标准要求

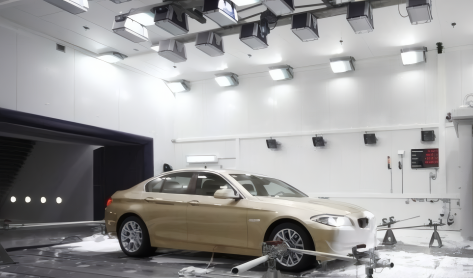

汽车太阳光模拟环境舱

目前，国内外对太阳光模拟环境舱的辐射照度性能提出了明确要求。GB/T 19233—2020《轻型汽车燃料消耗量试验方法》规定，在进行空调开启状态下的燃料消耗量试验时，环境舱内的太阳辐射照度应为（850±45）W/m²，均匀性不超过10%。美国EPA 40 CFR Part 86标准中，SC03工况试验要求在距地面1m的基准面上，辐射照度均匀度不大于设定值的15%。德国DIN 75220标准则要求均匀性控制在10%以内。这些标准为太阳光模拟环境舱的校准提供了重要依据。

二、太阳光模拟环境舱的校准方法

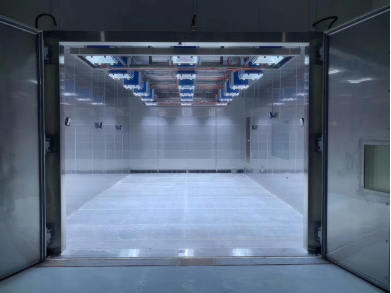

太阳光模拟环境舱

1. 计量性能要求

结合国内外标准，本文提出太阳光模拟环境舱的辐射照度系统偏差应控制在±45 W/m²以内，控制偏差不超过±45 W/m²，均匀性应小于10%。

2. 标准器与环境条件

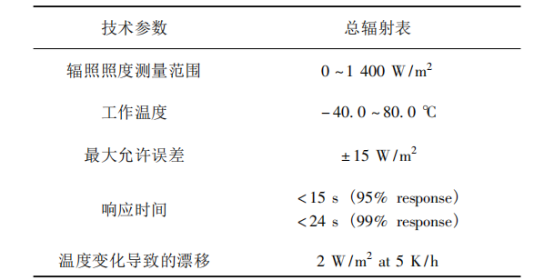

总辐射表技术参数

校准采用总辐射表，其测量范围为0～1400 W/m²，最大允许误差为±15 W/m²，具有良好的光谱匹配性和稳定性。校准环境条件设置为温度（38±2）℃，相对湿度（50±5）%RH。

3. 校准区域与网格划分

以太阳光模拟环境舱辐照区域在地面投影的中心为原点，分别沿X轴（左右）和Y轴（前后）扩展。对于重型汽车环境舱，校准区域范围为X=±1.5m、Y=±6.0m。基准面设定为距地面4m的水平面，划分为0.5m×0.5m的网格，共144个校准点。

4. 校准步骤

将总辐射表固定在支架上，调整至水平并升至基准面高度。控制点位于坐标原点，待辐射照度稳定后，依次测量各网格点。每个点稳定24秒后记录30秒数据，取平均值作为该点辐射照度值。

5. 结果计算

系统偏差：太阳光模拟环境舱示值与控制点标准器测量值的平均差；

控制偏差：控制点测量值与设定值之差；

均匀性：以太阳光模拟环境舱最大与最小辐射照度之差与两倍设定值的比值表示。

三、校准分析

以两个重型汽车试验环境舱A和B为例，设定辐射照度为850 W/m²。环境舱A的辐射照度集中在800～900 W/m²之间，系统偏差为-13.6 W/m²，均匀性为7.53%，各项指标均满足要求。而环境舱B的辐射照度分布较为分散，最大值达967.1 W/m²，最小值仅为598.7 W/m²，系统偏差为-64.4 W/m²，均匀性高达21.67%，明显超出限值。

通过对144个校准点的数据分析发现，环境舱A的辐射照度分布均匀，无明显梯度变化；而环境舱B呈现出“中间高、四周低、前端高、后端低”的规律，反映出其光源布置或控制系统存在问题。

四、校准点优化探讨

考虑到太阳光模拟环境舱体积较大，密集的校准点虽能全面反映辐射分布，但也增加了操作难度和时间成本。基于图例分析，建议在保证边缘点覆盖的前提下，适当加密中间区域，或根据辐射变化规律减少冗余点，提高校准效率。

综上，本文提出了太阳光模拟环境舱的校准方法，能够系统评估其辐射照度的控制精度、系统偏差和均匀性。通过两个实际案例验证，该方法科学、有效、操作性强，可为汽车检测机构提供标准化参考。同时，校准点的优化有望进一步提升校准效率，推动太阳光模拟环境舱的标准化发展。
