随着汽车智能化和增强现实技术的快速发展，抬头显示器（HUD）已成为提升驾驶安全与交互体验的核心部件。HUD在强日光环境下的成像清晰度与无干扰性，即杂散光控制能力，是其工程化应用的关键挑战。紫创测控luminbox的太阳光模拟器是精确评估HUD在真实日照条件下的光学性能的测试设备。本文将从其核心技术维度，系统解析这一测试设备的工作原理与关键技术。

一、太阳光模拟器概述与价值

太阳辐射如何集中作用于HUD成像器上

太阳光模拟器是能够高保真再现太阳光谱及辐照强度、用于定量分析HUD在强背景光下成像质量（如对比度、鬼影、眩光等）的精密光学测试平台。其核心价值在于，在可控的实验室环境下，复现复杂且严酷的户外日照条件，为HUD的光学设计优化、材料选型及最终产品验收提供可靠的数据支撑。

二、光源模拟技术

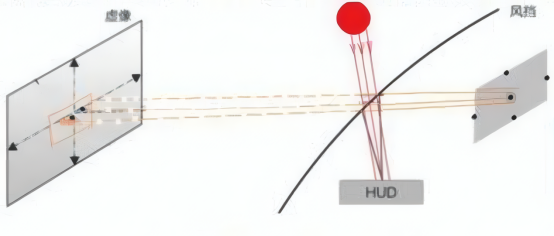

HUD太阳光源模拟

太阳光模拟器的HUD杂散光测试光源模拟技术关键在于光谱匹配与强度调控，通过集成不同波段（如紫外、可见光、近红外）的光源，并辅以精密的光学反馈控制系统，设备能够动态合成与AM1.5标准太阳光谱高度吻合的光分布。同时，通过高精度衰减器与恒流驱动，可模拟从日出到正午不同照度等级的连续光强变化，为HUD的极限抗干扰能力测试创造条件。

三、光学系统构成

太阳光模拟器获得高保真光源后，需通过复杂的光学系统将其转化为符合测试要求的均匀照明光斑。该部分通常采用科勒照明原理，结合多组高精度透镜阵列与反射器，实现对光束的均匀化、准直化整形。

车载抬头显示器（HUD）光学原理

光学系统的设计质量直接决定了测试面（即HUD虚像或风挡区域）上照度的均匀性与角度分布的准确性。针对HUD测试的特殊性，光学系统还需具备大角度投射能力，以模拟太阳光从不同高度角、方位角入射至车辆前风挡的真实几何关系。透镜与反射器的面形精度、表面镀膜质量（如抗反射、高反射率）是保证系统光效与杂散光背景干净的关键工艺。

四、光学材料选择

太阳光模拟器光学系统的透镜、滤光片及窗口等元件，其材料选择直接影响设备的长期稳定性与测试精度。由于需要长期承受高强度、宽光谱的辐射，光学材料必须具备优异的耐高温、抗紫外线（UV）老化特性。

常用的高性能材料包括低色散光学玻璃、耐辐射光学塑料及紫外级熔融石英等。这些材料在确保高透光率的同时，需具备极低的内部散射与荧光特性，以防止设备自身引入额外的杂散光，从而保证“被测”杂散光完全来源于HUD系统本身。

五、光学设计要点

太阳光模拟器整体光学设计需统筹光源、光束整形、匀光、投射等多个模块，设计目标是在模拟器内部实现高效的光能利用与最低的自身杂散光水平。设计过程中进行严格的杂散光分析，重点排查镜筒内壁反射、机械结构散射、透镜边缘衍射等潜在路径，并通过设置消光螺纹、光阑、遮光罩等方式进行抑制。

六、性能测试与系统校准

太阳光模拟器性能测试环节涵盖照度均匀性、光谱匹配度、光束准直性及长时间稳定性等关键指标。测试需使用经计量校准的高精度光谱辐射计、照度计与二维成像亮度计进行。光学系统校准是保障测试数据可溯源、可重复的核心环节，包括对光源强度的定标、光谱分布的周期性验证，以及对投射角度与测试坐标系的几何标定。

综上，太阳光模拟器的HUD杂散光测试技术，融合了高精度光源模拟、复杂光学系统设计、高性能光学材料应用以及严谨的校准体系，构成完整且专业的技术闭环。太阳光模拟器不仅是汽车HUD产品研发阶段验证抗杂散光设计有效性、优化成像质量的必备工具，也是生产端保障产品质量一致性的关键测试平台。

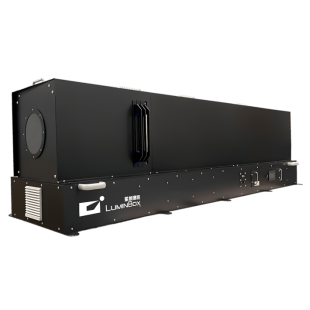

Luminbox全光谱准直型太阳光模拟器

紫创测控Luminbox全光谱准直太阳光模拟光源是专为车载HUD测试而设计的专业光源设备，能精准模拟自然光环境，支持光谱/ 亮度 / 色温调控，帮助在实验室内进行太阳直射、光学干涉与动态光适应性等HUD光学性能测试与验证。

全光谱覆盖：350nm-1100nm 光谱，贴近自然光权重

高动态亮度：2 米处 20,000-150,000Lux，满足HUD 亮度响应测试

强光抗扰验证：直射模拟复现图像模糊/ 重影问题场景

多场景适应：支持日间/ 夜间 / 隧道等光照动态切换测试

紫创测控Luminbox全光谱准直型太阳光模拟器以精密光学的工程化应用，可有效缩短从基础研究到工业验证的周期，为车载HUD测试提供可靠的“人工太阳”，助力汽车领域的技术革新。
