汽车车灯透镜太阳光聚焦测试与光学验证
在汽车照明系统研发过程中，太阳光聚焦测试逐渐成为一个不可忽视的问题。太阳光本质上是一种高准直光，当它以特定角度射入车灯透镜或反射组件时，会在局部形成高能量聚焦区域。这个聚焦光斑不仅改变了光束分布，还可能引发塑料件热斑、涂层退化乃至损坏。为准确评估这种风险，研发团队正在利用Luminbox紫创测控太阳光模拟器和标准化实验流程进行光学验证。

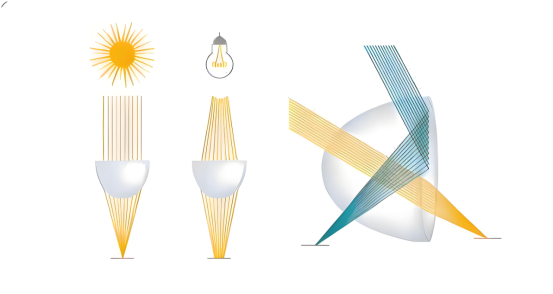

太阳光与普通光源不同，它近似平行光且能量集中。根据 GB/T 10485 2025 标准中“聚焦试验”的定义，当平行光通过透镜或反射件时，可能在某些角度产生局部能量聚集。对于汽车车灯透镜，这意味着：
l 透镜曲率、折射率与波段响应会改变光线路径；
l 聚焦区域能量密度可能远高于周围；
l 外饰件、反射碗或装饰圈等塑料材料在关键角度下可能过热。
真实测试中，工程师曾发现特定视角下透镜产生的聚焦区域热值明显升高，并导致试件表面出现材料变色、软化甚至降解等现象。这一问题对于新车型开发尤为关键，尤其是在高温环境与长时间日照条件下，会直接影响整车的可靠性和耐久性。
在正式上实验台之前，仿真分析能帮助研发团队快速筛查潜在风险区域。行业中常用两种仿真方法：
仿真开始通常采用光线追迹方法，按一定步距扫描视角空间。发现可能形成热斑的方位角和倾角后，再缩小步距进行精细扫描。这样的流程可大幅提高效率，并为后续实验提供目标工况。
光线追迹能够揭示入射光线如何从透镜表面折射或反射，而热仿真可根据局部能量密度推算温升情况。将两者结合，不仅能预测“是否会聚焦”，还能评估该聚焦是否具有热损伤风险。
应用这些仿真策略，研发团队往往能提前调整透镜形状、改变曲率或增加遮光结构，从设计层面降低太阳光聚焦造成的隐患。
尽管仿真能提供初步风险判断，实验验证仍是最终决定性步骤。这时，太阳光模拟器成为不可或缺的工具。
太阳光模拟器主要用于再现实验室条件下的太阳光聚焦测试，其能力包括：

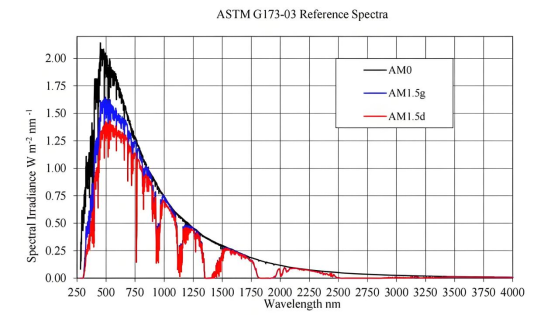

l 产生与自然物理光谱接近的光谱（如 AM1.5G 标准）；
l 提供高准直平行光，以模拟真实太阳直射；
l 可调节入射角度与光强，用于覆盖真实使用条件。
目前市场上有多种类型的模拟器，包括 LED 平行光系统、氙灯太阳模拟器及高准直模拟光源；这些都能被用来对车灯透镜进行聚光能量测试和温升测量。
在实际测试中，工程师通常按照以下步骤执行太阳光聚焦试验：
样件固定与装车姿态设置：将车灯完整装在定制支架上，确保透镜面对模拟器的角度与真实装车姿态一致。

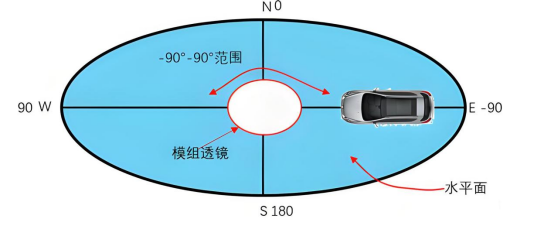

光源设置与角度扫描：使用太阳光模拟器设置不同方位角和倾角进行照射，逐步覆盖整圈环境。
温度采集：使用红外相机和接触式测温设备实时记录透镜周边和背部温度变化。
数据分析：将实验结果与仿真预测进行对比，确认聚焦光斑位置、能量密度与材料热响应之间的相关性。
通过这种实验室可控、重复性高的流程，团队可以量化风险结果，并撰写测试报告作为设计验证的依据。
随着汽车照明系统复杂化，太阳光聚焦测试已成为车灯光学验证关键环节。利用太阳光模拟器结合光学仿真与实验测试，可评估聚焦风险并提供设计优化依据，系统降低潜在损伤。构建完整的聚焦测试方案，是提升光学可靠性、产品质量和市场竞争力的重要途径。
紫创测控Luminbox全光谱准直型太阳光模拟器为汽车车灯提供高精度老化测试、车灯透镜聚焦测试与性能验证，能精准模拟自然光环境，支持光谱/ 亮度 / 色温调控。
全光谱覆盖：350nm-1100nm 光谱，贴近自然光权重
高动态亮度：2 米处 20,000-150,000Lux，满足汽车车灯透镜聚焦测试要求，符合GB/T 10485 2025 标准
强光抗扰验证：直射模拟复现图像模糊/ 重影问题场景
多场景适应：支持日间/ 夜间 / 隧道等光照动态切换测试
紫创测控Luminbox全光谱准直型太阳光模拟器以精密光学的工程化应用，可有效缩短从基础研究到工业验证的周期，为汽车前照灯的太阳辐射模拟测试提供可靠的“人工太阳”。将实验室级创新转化为产业化能力，助力汽车、航空航天等领域的技术革新。
