航天太阳敏感器：入射光准直角对测量精度的影响
在航天器姿态控制系统中，模拟式太阳敏感器因结构简单、功耗低和可靠性高而得到广泛应用。然而，地面测试环境中入射光准直角偏差会显著影响测量精度，导致太阳矢量解算出现系统误差。Luminbox紫创测控高准直光太阳光模拟器在这一领域展现突出优势。它能输出高度平行的光束，接近真实太阳条件，从源头减少准直角误差，为模拟式太阳敏感器标定提供可靠测试环境，帮助工程师提升地面验证的可信度。
太阳敏感器的原理与误差来源

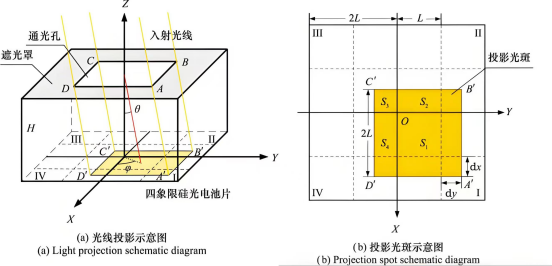

模拟式太阳敏感器由遮光罩、硅光电池和后盖组成。光线通过通光孔后，在光电池片上形成光斑，四个象限根据受光面积输出不同的光生电流，处理器再由电流差值解算出太阳的高度角和方位角。这个过程本质上是把“光斑位置”转换成“太阳方向”。

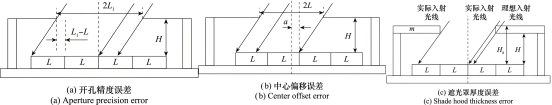

太阳敏感器误差主要来自三类结构因素。
l 开孔精度：通光孔尺寸偏差会改变光线投射边界。
l 中心位置偏移：当遮光罩中心与光电池中心不一致时，会产生系统偏差。
l 遮光罩厚度：厚度变化会改变不同方向光线的有效通光区域。
这些误差共同构成测量模型中的基础误差项，并决定后续补偿难度。
在模拟式太阳敏感器测试中，入射光准直角是影响测试可信度的关键变量。真实太阳到达地球时并非理想平行光，其对地准直角约为 32′。这一有限张角会影响光斑投影形态，并进一步改变四象限电池的受光面积与象限电流分布。
32′ 太阳准直角：真实太阳光呈有限锥形传播，而非完全平行。地面测试若无法复现这一入射条件，太阳矢量解算结果可能偏离实际工况。
常见 1°–2° 准直角：地面太阳模拟器在接近一个太阳常数输出时，准直角通常为 1°–2°；若压缩至 32′，辐照度通常降至 0.1–0.3 个太阳常数，体现出准直能力与辐照输出之间的工程平衡。
随着准直角增大，光斑沿通光孔扩散，不同入射方向下的高度角和方位角误差呈现非对称分布，边缘视场误差尤为明显。
准直角误差影响测量结果
当入射光存在准直角时，光斑实际区域会沿通光孔向四周扩散。这样一来，四个象限的受光面积会重新分配，象限电流也会发生变化，最终导致高度角和方位角解算偏差。这里的误差不是随机噪声，而是由光路几何引起的系统偏差。
研究在不同高度角和方位角条件下分析了准直角影响，说明误差会随入射方向变化而变化。也就是说，同样的准直角偏差，在不同姿态下得到的误差并不相同，因此测试与补偿都要覆盖整个视场范围，而不能只看单一点位。

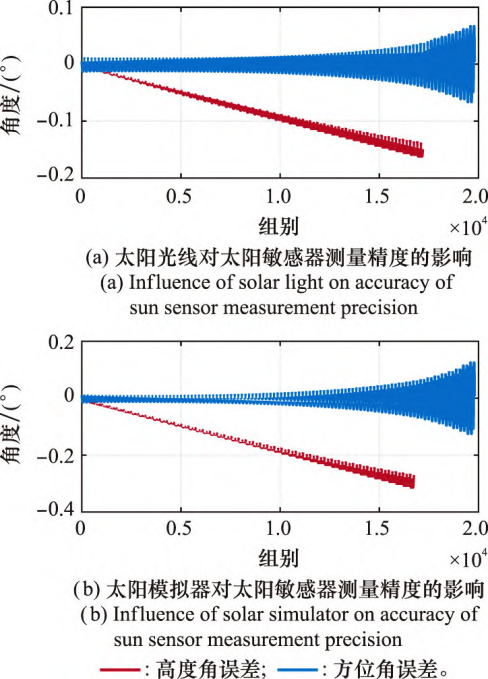

仿真结果显示，太阳光线 32′ 准直角特性对模拟式太阳敏感器测量精度的影响，对应 RMSE 为高度角 0.1041°、方位角 0.0157°。这说明即使接近真实太阳条件，准直角误差仍然不可忽略。
当太阳模拟器准直角增大到 64′ 时，对应 RMSE 上升到高度角 0.2042°、方位角 0.0281°。这表明准直角偏差越大，太阳敏感器测量误差越明显，尤其不利于高精度姿态验证。

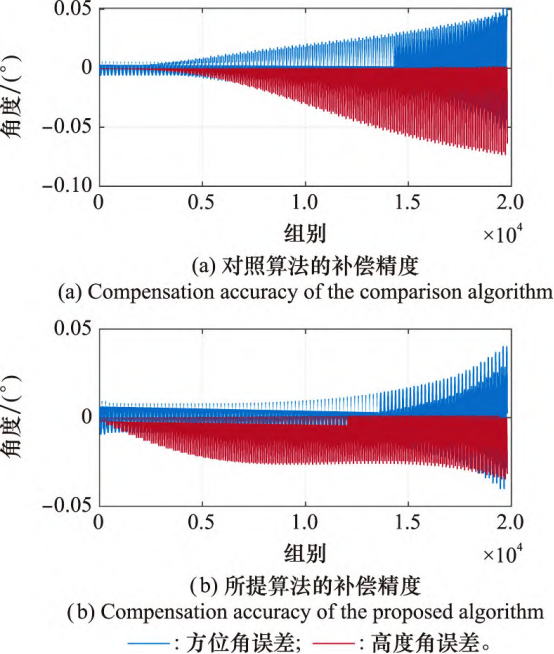

补偿算法引入后，太阳光准直角误差的补偿精度达到 RMSE 0.0092° 和 0.0096°；在太阳模拟器场景下，补偿精度达到 RMSE 0.0104° 和 0.0097°。视场范围内的平均测量精度也由 0.0599° 提升至 0.0094°，提升非常明显。
入射光准直角会通过光斑扩散改变象限电流，进而影响模拟式太阳敏感器的角度解算。真实太阳约为 32′，而地面太阳模拟器常见 1°–2° 准直角，二者差异会带来明显误差。把高准直光源、误差模型和补偿算法放在同一条测试链路里，才能真正提升地面验证的可信度。

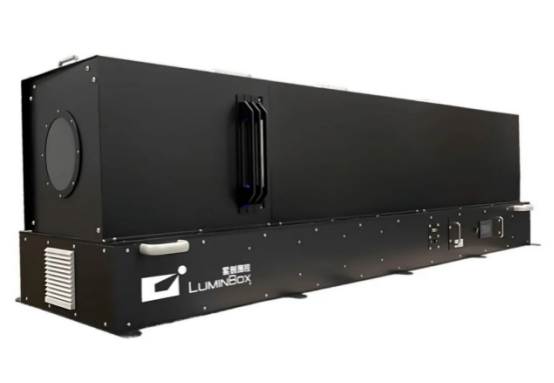

Luminbox紫创测控全光谱准直型太阳光模拟器为航天航空传感器提供高精度光照测试，能精准模拟自然光环境，支持光谱/ 亮度 / 色温调控。
l 全光谱覆盖：350nm-1100nm 光谱，贴近自然光权重
l 高动态亮度：2 米处 20,000-150,000Lux，满足太阳光传感器光照测试要求
l 强光抗扰验证：直射模拟复现图像模糊/ 重影问题场景
l 多场景适应：支持日间/ 夜间 / 隧道等光照动态切换测试
紫创测控Luminbox全光谱准直型太阳光模拟器以精密光学的工程化应用，可有效缩短从基础研究到工业验证的周期，为太阳传感器光照测试提供可靠的“人工太阳”。将实验室级创新转化为产业化能力，助力汽车、航空航天等领域的技术革新。
