车载HUD系统耐阳光倒灌的测试装置及测试方法
车载HUD系统在实际使用中常受复杂光照环境影响，强光直射下容易出现虚像对比度下降甚至显示结构失真，这类现象通常称为阳光倒灌效应，在AR-HUD应用中更为明显。AM1.5G太阳光谱（IEC60904-9）常用于光源标定，但该标准主要针对稳定辐照环境，对车辆行驶中不断变化的入射角条件覆盖有限，实验室获得的HUD性能结果往往与真实道路存在偏差。Luminbox紫创测控准直光模拟器结合动态姿态控制的测试方式，成为提升测试一致性的一种可行路径。通过模拟太阳光入射方向的连续变化，可以更接近真实驾驶环境中的光学状态。

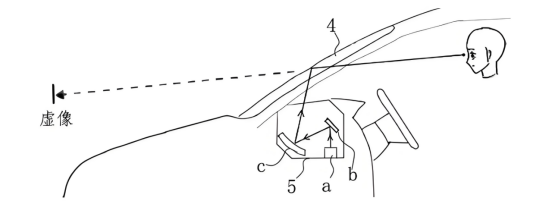

HUD系统由PGU成像单元、自由曲面反射镜及前挡风玻璃构成光学路径，虚像投射至驾驶员视场。

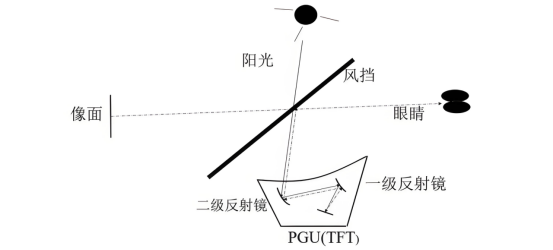

外部强光低角度进入前风挡时，光线在玻璃与HUD光学结构间多次反射汇聚，形成非预期光路干扰。
这种干扰主要来自三个层面：
l 前挡风玻璃的折射与散射作用
l 自由曲面镜的局部聚焦效应
l PGU区域的光能回灌路径
入射角接近±30°时，光斑能量集中于成像区，导致虚像结构失真。
目前行业内常见的HUD测试方式主要分为两类：室内固定支架测试与实车道路验证。
室内固定支架方案通常采用太阳模拟器进行垂直或固定角度照射，手动调整HUD姿态模拟不同入射条件。但是实验室模拟太阳光也有局限性，太阳光的入射角变化呈离散状态，不连续、温度环境通常保持单一设定、光学路径与真实车辆结构存在偏差。
实车道路测试虽具备真实环境特征，但天气变化、路况差异、时间段光照等因素不可控制，测试结果难以重复验证。
部分实验室实践中，即便采用符合AM1.5G标准的太阳模拟器，仍会出现“实验室通过但路测失效”的情况，核心原因在于缺乏动态入射角控制能力。

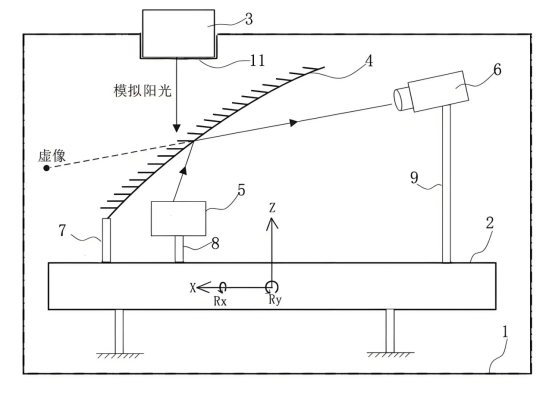

为解决上述问题，一种基于光-热-姿态耦合控制的测试系统被提出，结构包括四个核心模块。
阳光模拟器提供标准光照输入，输出满足AM1.5G光谱匹配并保持稳定辐照。部分高等级配置采用准直光设计，降低发散角，更接近远距太阳辐射。关键在于模拟真实太阳的“方向性”，而非单纯提供亮度。
温度试验箱构建热环境边界，常见范围覆盖-40℃至85℃。调姿平台模拟车辆姿态，具备：绕X翻滚（Rx）、绕Y俯仰（Ry）。典型角度范围为0°～±30°。该结构实现HUD与前挡风玻璃相对角度动态变化，模拟行驶中光入射漂移。
摄像头固定于驾驶员视线位置，持续采集虚像。上位机将图像与HUD输出对比，用SSIM算法量化光学偏差，超过阈值则报警。
测试按系统化流程执行，各模块通过上位机控制。
先稳定温度箱到目标值，如60℃±3℃。HUD上电，摄像头开启监控。启动模拟器后，调姿平台按设定程序运动，入射角变化，同步记录图像。

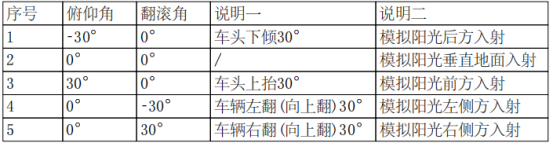

俯仰角与翻滚角从0°开始，俯仰转到-30°再回0°为一个循环，翻滚类似。循环通常跑多次，速度15°/h接近真实场景。GB/T46926-2025对模拟光源的光谱、强度和发散角有明确要求，
动态入射角测试的价值在于能报出静态测不到的倒灌。看数据时发现，不少优化点就是完整循环之后才明确方向。
合并与路测整合后，整体周期缩短，路测通过率更高，AR-HUD收益明显。该装置及方法核心是拉近实验室与真实路况，阳光模拟器、温度箱、调姿平台配合图像评价，工程师更早发现问题。

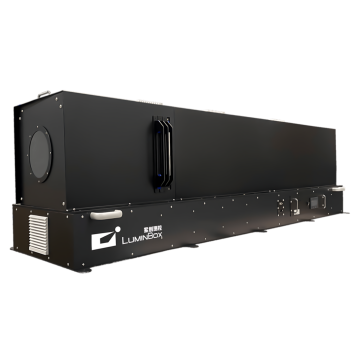

紫创测控Luminbox全光谱准直太阳光模拟光源是专为车载HUD系统光性能测试而设计的专业光源设备，能精准模拟自然光环境，支持光谱/亮度/色温调控，帮助在实验室内进行太阳直射、光学干涉与动态光适应性等HUD光学性能测试与验证。
l 全光谱覆盖：350nm-1100nm光谱，贴近自然光权重
l 高动态亮度：2米处20,000-150,000Lux，满足HUD亮度响应测试
l 强光抗扰验证：直射模拟复现图像模糊/重影问题场景
l 多场景适应：支持日间/夜间/隧道等光照动态切换测试
紫创测控Luminbox全光谱准直型太阳光模拟器以精密光学的工程化应用，可有效缩短从基础研究到工业验证的周期，为车载HUD系统的阳光倒灌测试提供可靠的“人工太阳”，助力汽车领域的技术革新。
