同样标称AM1.5G标准的设备，在不同系统中会表现出截然不同的辐照均匀性。在准直式太阳模拟器光学系统设计中，这种差异往往并非来自光源本身，而是源于整个非成像光学链路的能量组织方式与结构约束。Luminbox紫创测控太阳模拟器的性能本质上由多级光学传输效率共同决定，而不是单一光源参数所主导。光只是输入条件，输出质量取决于它在系统内部如何被拆解、重构并重新分布。

非成像光学基础理论

能量传输效率与系统功率边界

在非成像光学体系中，光越强效果越好这个逻辑并不成立。

太阳模拟器的能量传输可近似表示为：

P_out=P_in×η_source×η_col×η_int×η_lens×η_ref

主要损耗来自三个环节：氙灯光源光电转换效率约30%~45%；光学积分器能量利用率可能低于10%；多级透镜与反射系统累计损耗约20%~40%。最终有效输出能量往往不足输入的20%。问题不在亮度不足，在于能量被结构分解了。

边光原理与自由曲面聚光设计

传统太阳模拟器中，椭球聚光结构依赖"边光约束"，通过控制最大光线角度实现能量聚焦。但氙灯并非理想点光源，其弧区结构会导致次级发光区域干扰主光束。光线分布在空间体积中——自由曲面聚光镜的意义就在这里。

光学扩展量与系统优化边界

扩展量是系统最硬的约束条件：

G=n²×A×Ω

其中A为光束面积，Ω为角度空间，在理想条件下守恒。

由此得出一个现实结论：想增加均匀性必须扩大角度扩散，想保持高效率必须压缩角度范围。两者天然冲突。太阳模拟器设计的本质不是优化问题，而是约束平衡问题。

太阳模拟器分类与标准

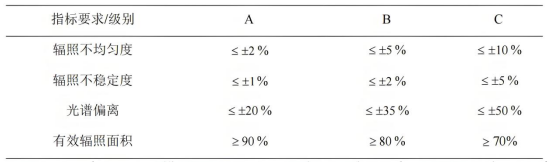

太阳模拟器的分类

GB/T6495.9-2006将太阳模拟器划分为A、B、C三级，A类要求辐照不均匀度≤±2%，不稳定度≤±1%。

B级设备可用传统椭球镜+积分器实现，但A+级系统通常须引入更复杂的准直结构或自由曲面设计。在AM1.5G标准条件下（约1353W/m²），光谱匹配只是基础门槛，更难的是空间均匀性控制。

椭球镜系统虽能实现高亮度聚焦，但会天然形成"中心高、边缘低"的高斯分布，不经过二次匀化处理很难进入±1%区间。正因如此，自由曲面聚光镜开始进入高端系统——它的作用不是更亮，而是重塑能量分布。

光学系统结构与能量重构过程

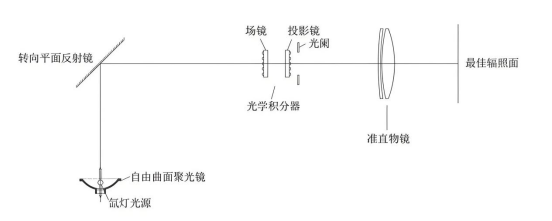

准直式太阳模拟器光学系统的总体结构布局示意图

准直式太阳模拟器通常由六个核心模块组成：氙灯光源、自由曲面聚光镜、转向反射镜、光学积分器、视场光阑、准直物镜。这条光路表面上是传输，本质上却是重构。

氙灯提供接近太阳的连续光谱，但均匀性更多取决于后面的三段结构。自由曲面聚光镜把发散能量压缩到积分器入口面，而非简单聚焦。光学积分器则像"空间重采样器"，将不均匀光斑拆分再叠加，使能量分布趋于平坦。准直物镜把已均匀化的光场拉直，控制在±1.5°以内的小准直角范围。

关键技术指标与工程约束

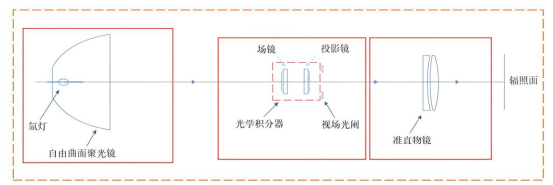

太阳模拟器光学系统的工作原理框图

系统约束主要来自三类误差源：光源空间亮度分布非理想性、积分器子孔径误差累积、准直系统像差与装调误差。实测表明，任何0.1mm级机械偏差都可能引起中心区域辐照波动超过0.5%——这是很多系统从±2%迈向±1%时卡住的核心原因。

准直式太阳模拟器的应用场景

过去太阳模拟器主要用于光伏测试，当前需求结构已发生变化。增长主要来自三个方向：汽车HUD强光干扰测试、智能调光玻璃环境验证、航天器空间光照模拟。

以HUD为例，强光条件下虚像对比度下降并非单一光强问题，而是光入射角与散射结构共同作用的结果。这类问题必须依赖小准直角+高均匀度系统，这是准直式系统的不可替代之处。

准直式太阳模拟器光学系统的本质，是在非成像光学约束下对光能进行多级重构，使其同时满足均匀性与准直性要求。系统上限不由光源强度决定，而取决于能量在光学链路中的分配方式。

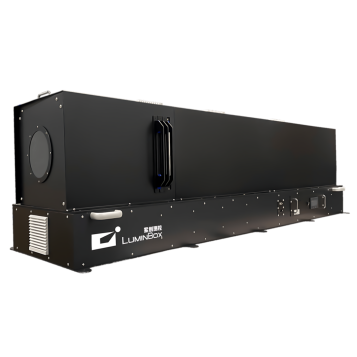

Luminbox全光谱准直型太阳光模拟器

紫创测控Luminbox全光谱准直太阳光模拟光源是专为车载HUD系统光性能测试而设计的专业光源设备，能精准模拟自然光环境，支持光谱/亮度/色温调控，帮助在实验室内进行太阳直射、光学干涉与动态光适应性等验证。

联系方式：400-808-6127

l 全光谱覆盖：350nm-1100nm光谱，贴近自然光权重

l 高动态亮度：2米处20,000-150,000Lux，满足HUD亮度响应测试

l 强光抗扰验证：直射模拟复现图像模糊/重影问题场景

l 多场景适应：支持日间/夜间/隧道等光照动态切换测试

紫创测控Luminbox全光谱准直型太阳光模拟器以精密光学的工程化应用，可有效缩短从基础研究到工业验证的周期，为车载HUD系统的阳光倒灌测试提供可靠的“人工太阳”，助力汽车领域的技术革新。
