大面积太阳模拟器设计原理与高均匀度辐照实现方法
光伏组件测试、航天太阳敏感器标定及新能源汽车验证中，在实验室复现真实太阳辐射环境始终是一个工程难题。小面积太阳模拟器技术已较成熟。当测试对象扩展至汽车零部件、大尺寸材料乃至空间传感器时，辐照面积增大引发的能量分布偏差便不可忽视。LuminBox紫创测控太阳模拟器针对光伏测试、航天标定等应用场景，围绕高均匀度辐照和稳定太阳光模拟需求，提供从光源控制到光学系统优化的测试解决方案。

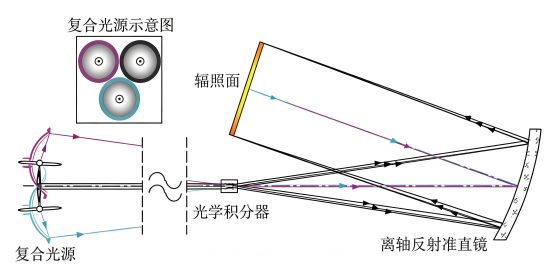

太阳模拟器整体光路图
太阳模拟器本质是人工辐射生成系统，需完成光谱重建、强度控制和光束准直。光源决定光谱基底，聚光决定能量密度，准直决定光束方向性——任一环节失配，都会反映到最终辐照质量上。
光斑扩大后均匀度为何下降？单光源依赖聚光结构提升强度，面积增大、光程拉长后系统需处理更大空间扩展角。典型问题：边缘衰减、分布不均、准直偏离设计值。
面积与均匀度的矛盾根源在光束分割后的叠加失配。边缘杂散光累积，不同批次测试间出现系统偏差——实验室往往需要多次拼接来补偿，效率和精度两头受损。
面对大尺寸辐照需求，反射式准直结构是一条可行路线。典型系统由复合氙灯光源、光学积分器、离轴反射准直镜三部分组成。
系统采用三只短弧氙灯组成复合光源，经光学积分器匀光和离轴反射镜准直，形成大口径平行光斑。
复合光源解决能量问题，积分器解决均匀性问题，反射准直解决方向问题——三者缺一不可。需要指出，该架构适合大口径高精度场景，小面积常规测试中成本偏高。

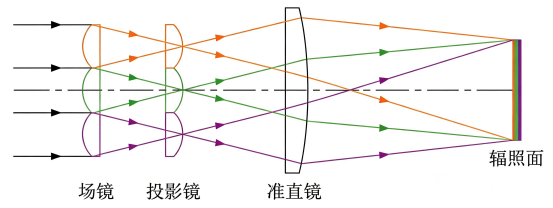

光学积分器成像原理图
积分器的核心作用是空间混合——入射光经场镜阵列为多个子光束，再经投影镜阵列叠加至辐照面，区域能量差异被大幅削弱。
积分器由场镜组和投影镜组构成。一个容易被忽视的细节：积分器并非装上就能用——透镜间距、入射角和传播路径均影响均匀度。离轴反射镜破坏系统对称性后，通道间光线串扰随之加剧。
应对串扰的要点是阻断有害光路。在场镜与投影镜间插入消串扰光阑遮挡子透镜间隙杂散光，同时保持主光路透过率不受影响。光阑选用低膨胀合金铟钢，230℃工作温度下膨胀系数不超过1.5×10⁻⁶/℃，长期热稳定性有保障。

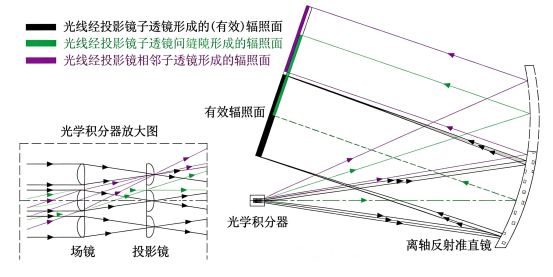

光线串扰作用下的辐照分布原理图
研究建立光线传播矩阵模型量化透镜间距、入射角和传播路径关系。当子透镜半口径4.05 mm、焦距24.3 mm时，系统临界入射角约±9.462°。
分析子透镜间缝隙Δp的影响：Δp=0.5 mm时均匀度最优。该参数依赖具体光学结构，不同光源配置、不同口径系统不能直接套用。

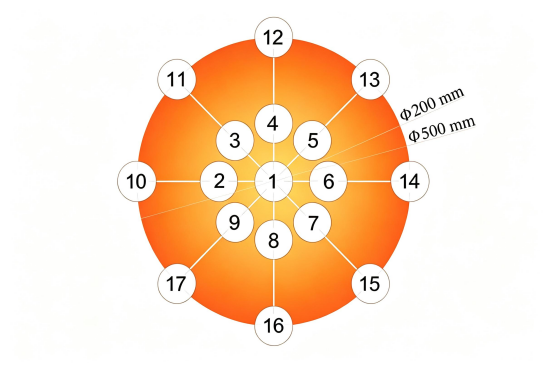

辐照面上 17 点采样法示意图
仿真基于LightTools软件，蒙特卡洛法追迹5×10⁷条光线，构建完整光学模型。辐照面Φ500 mm内以17点中心对称采样：
ε=(E_max - E_min)/(E_max + E_min)×100%。
该方法能较准确模拟实际光路行为，为后续硬件装调提供定量参考。

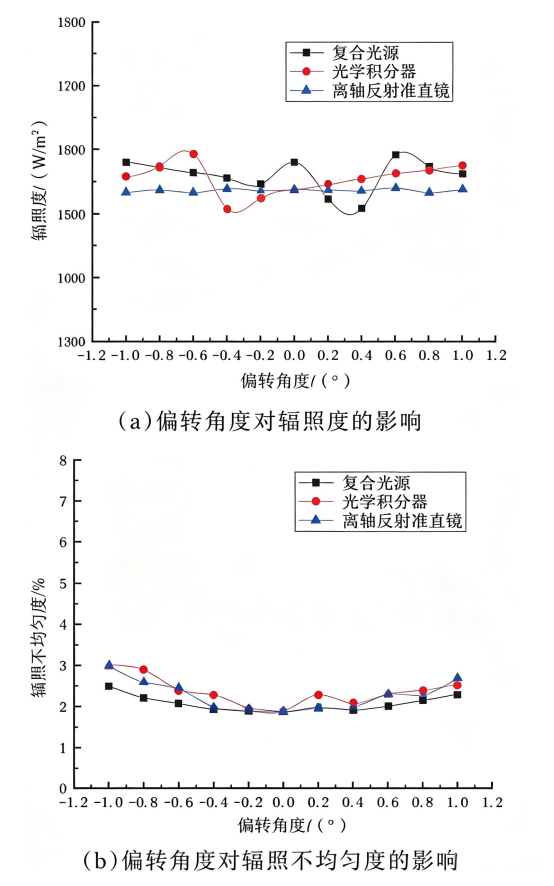

偏转角度对太阳模拟器性能的影响
装调误差分角度偏差和位置偏移两类。±1°偏差下复合光源最低辐照度约1507 W/m²，不均匀度2.5%以内；±10 mm偏移时复合光源降至约1425 W/m²，离轴反射镜最低1389 W/m²，不均匀度最高约4.6%。模块化设计降低了装调敏感度，规范操作下仍能满足多数测试需求。
消串扰光阑效果对比如下：Φ500 mm辐照面均匀度由95.38%提升至98.07%，Φ200 mm子区域由97.54%提升至98.70%，优化后辐照度仍高于一个太阳常数（约1367 W/m²）。
大口径太阳模拟器的设计，本质上是在辐照面积、辐照强度和辐照均匀度三者之间寻找工程平衡点。复合氙灯保证能量输出，光学积分器承担匀光任务，消串扰光阑以遮断杂散光的方式保护均匀度——三者环环相扣，缺一不可。

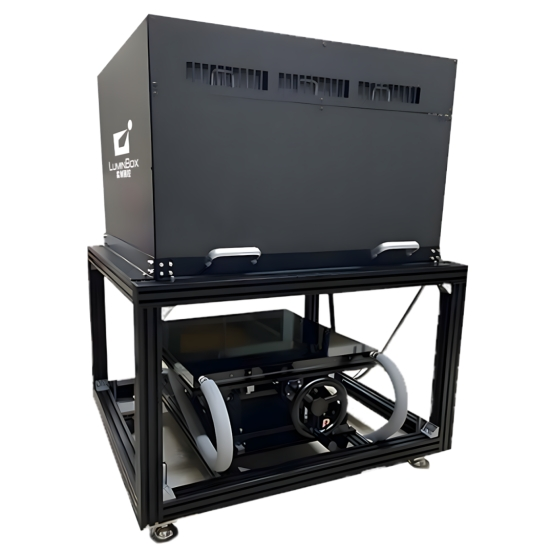

Luminbox 全光谱大面积LED太阳模拟器以A+AA+综合性能，实现辐照均匀、光谱精准与运行稳定的三重突破，通过权威认证，为材料测试提供高可靠、标准化的全光谱光照解决方案，推动精密光学实验迈向更高精度与可重复性。
