太阳光模拟器用人工光源复现太阳辐射的光谱、强度与空间分布，是光伏器件效率测试的基础设备。实验室常用太阳模拟器功率多在1~3kW，光照面积100cm²以上，而待测样品往往不足5cm——高功率配置造成浪费，维护成本也高。LuminBox紫创测控太阳光模拟器的光源寿命逾10000h、100ms内即达稳态输出，从根源上解决了更换灯管和预热等待的维护负担，在小面积、高频次测试中应用日趋广泛。小功率设计的难点是：有限光通量条件下，通过光路重构使辐照均匀度和光谱匹配度不掉队。

太阳光模拟器原理及总体设计框架

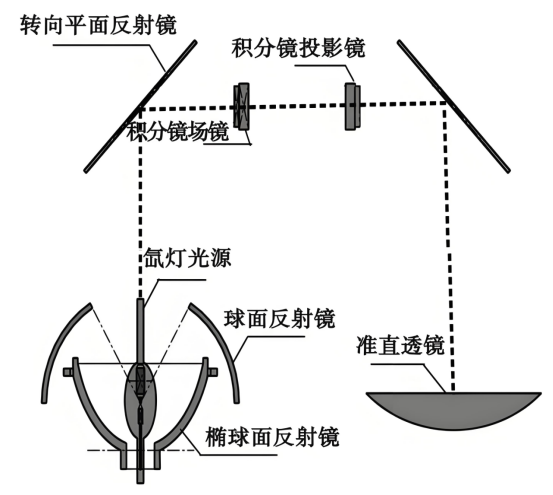

太阳光模拟器总体光路

一套完整的太阳光模拟器主要包括氙灯光源、聚光系统、光学积分器、准直透镜以及控制检测模块。

光源提供原始辐射能量，聚光系统决定光能利用效率，光学积分器和准直透镜共同影响测试面的辐照均匀性与光束准直度。太阳光模拟器的核心评价维度是光谱匹配度、空间均匀性和时间稳定性，而非单纯的辐照强度高低。

地面光伏测试要求模拟器满足AM1.5G标准（1000W/m²），空间应用则需模拟AM0条件（1367W/m²）。两类场景对光谱匹配精度、辐照面积和准直半角的要求差异显著，设计时须明确目标应用场景。

光路设计及仿真分析

光源选取及氙灯建模

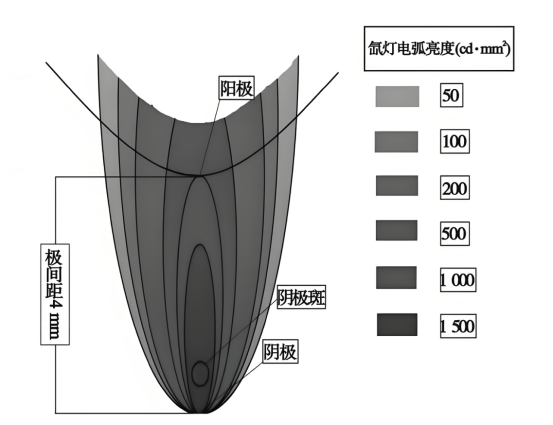

氙灯电弧亮度相对强度分布曲线

短弧氙灯在300~2500nm连续输出，色温约5800K，是三类光源中与AM1.5G光谱吻合度最优的选择。本文选用短弧氙灯，用3个嵌套体积光源建模，分别模拟电弧主体与阴极斑高亮区。蒙卡仿真得到的输出光通量与标称值14200lm吻合。

球面+椭球面组合聚光系统设计

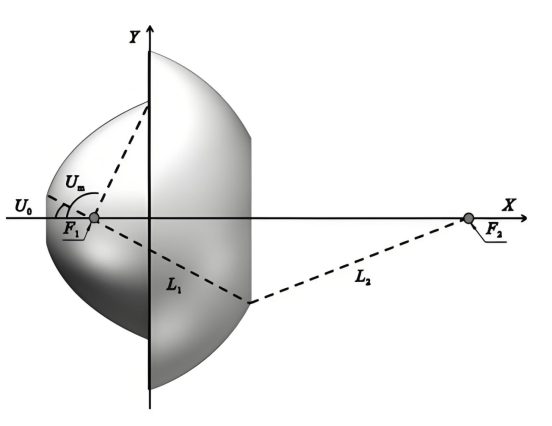

组合聚光系统原理图

椭球面反射镜利用等光程特性，将第一焦点处光源辐射汇聚至第二焦点。单椭球面聚光的问题是杂散光线未经反射面逸出，能量损失明显。本文增设球面反射镜——球心与椭球面第一焦点重合，逸散光线被反射至第一焦点进行二次汇聚。

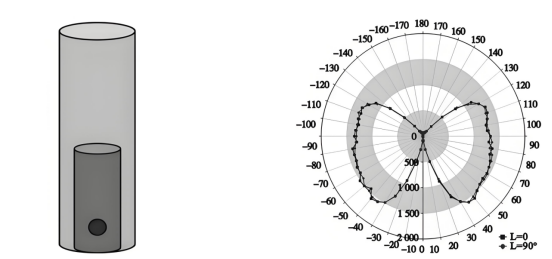

氙灯建模原理与配光曲线仿真图

光线追迹结果表明，组合系统将光能利用率从71.7%提升至89.2%，RMS光斑半径19.4mm。对系统而言，近18个百分点的能效提升比增加灯功率更实用，也减少了散热压力。

该方案受限于球面镜口径。目标辐照面积超过150mm见方时，球面镜直径需增大，边缘像差和散热压力随之凸显，须引入非球面修正。

光学积分器与准直系统匀光设计

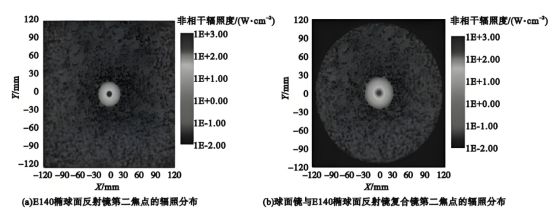

反射镜第二焦点的辐照分布

采用六边形复眼透镜阵列，入射光半发散角经仿真确定为3.5°，据此设计子眼单元尺寸与阵列规格。积分器后方搭配准直透镜，将匀化光场以近似平行光束投射至测试面。仿真与实测均表明，两者的参数耦合对均匀性影响显著。

实验结果与性能评价

按照IEC 60904-9标准，太阳光模拟器性能从三个维度评价：光谱匹配度、空间不均匀度和时间不稳定度，每项分为A、B、C三级。对应的国家标准GB/T 6495.9，等级划分与IEC 60904-9保持一致。本文设计的太阳光模拟器在120mm×120mm辐照面内，不均匀度±4.3%，达到B级要求。光强调节范围1.22~5.58suns。

与同类准直式模拟器相比，在相同不均匀度下实现了更大辐照面积（120mm vs 40mm）和更宽光强调节范围（1.22~5.58 vs 1.21~1.32 suns），能量冗余为氙灯光衰预留了调控空间。

通过球面-椭球面组合聚光与六边形复眼透镜匀光，实现120mm×120mm辐照面内±4.3%不均匀度，光能利用率89.2%，达到B级国家标准。更宽的光强调节范围为氙灯光衰预留余量，延长了有效寿命，具有实验室实用前景。

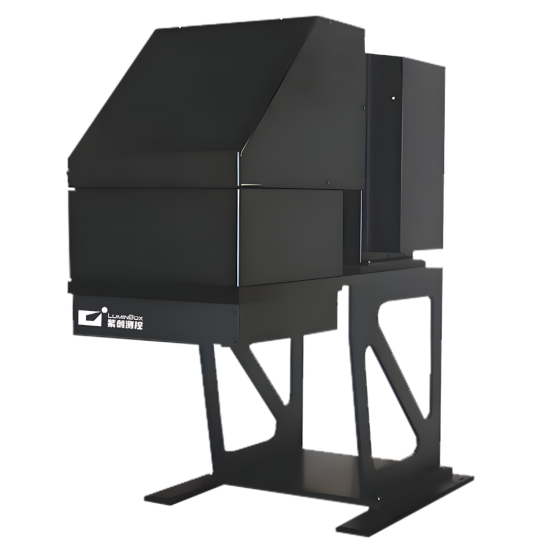

Luminbox3A AAA 级太阳光模拟器
