400-808-6127
热致变色调光玻璃性能测试方法：透射率、雾度与遮阳系数解析
热致变色调光玻璃内嵌温敏变色材料，温度达到临界点时发生相变，改变光线的透射与散射比例，动态调节太阳辐射透过量。由于温度对其光学性能影响显著，目前尚缺乏完善的试验方法和可供建筑节能设计选用的光学参数。Luminbox紫创测控太阳光模拟器从工程检测需求出发，探讨智能调光玻璃在15℃至45℃温区的光谱透射特性与测试方案。
调光玻璃
遮阳系数是玻璃太阳光总透射比与相同条件下3 mm厚标准透明玻璃太阳光总透射比的比值，数值越低隔热效果越好，是评估夏季空调负荷的依据。
可见光透射比指透过玻璃的可见光通量与入射光通量之比。对于雾化态玻璃，散射光占比增大，还需引入雾度，即偏离入射方向2.5°以上的散射光通量与透射光通量之比。
太阳光透射比量化整体太阳能量透过情况，与遮阳系数配合使用。
GB/T 2680-1994规定了可见光透射比、太阳光直接透射比等参数的测定方法，但未涵盖雾度测试。GB/T 2410-2008补充了透光率和雾度测定方法。JG/T 356-2012的测试原理与GB/T 2680一致，均可采用带积分球的分光光度计测量。这些标准明确了D65标准光源下的测试条件，在实际操作中，传统氙灯经光栅形成D65标准光源，测量范围覆盖190至3300 nm。
采用中间带小孔的电热膜紧贴样品加热，两侧贴热电偶取平均温度，PID调节功率并包裹保温层，温控误差正负1℃。
先测直射-半球透射比：光线进入积分球经内壁漫反射形成均匀照度。再取下正对直射光的内壁板，直射光进入光陷阱被吸收，测得直射-散射透射比，雾度据此计算。
设备配备碘钨灯与氘灯可自动切换覆盖不同波段，大直径积分球配合高灵敏度接收器。
样品为6 mm玻璃+温敏变色层+6 mm玻璃的夹层结构。变色层由嵌段共聚物配制，临界温度因配比而异。实验采用两种样品，临界温度分别约16℃和35℃。
温度梯度设为15至45℃，间隔5℃共7个温度点。每个温度点恒温稳定后多次测量取平均值。
测试参数包括可见光透射比、太阳光直接透射比、遮阳系数和雾度，覆盖300至2500 nm光谱范围。
热致变色调光玻璃对光的选择性透过特征一致：320至1420 nm可见光和近红外区透射比较高，1500 nm以上急剧降低，1880至2500 nm几乎不透过。
25℃时，雾化态样品可见光透射比为57.6%，散射光占55.2%，雾度95.9%。透明态样品可见光透射比77.0%，散射仅4.1%，雾度5.4%。

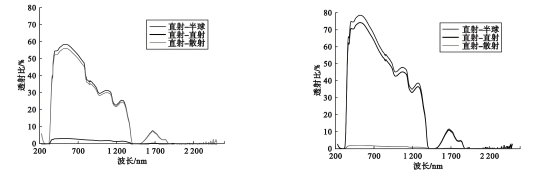

常温雾化（左）、常温透明（右）热致调光夹层玻璃在 25 ℃下的光谱透射比
温度升高时可见光透射比、太阳光透射比和紫外线透射比均降低，呈非线性变化，临界温度附近速率最快。雾化态样品可见光透射比从15℃的69.6%降至45℃的14.6%，遮阳系数从0.71降至0.37。

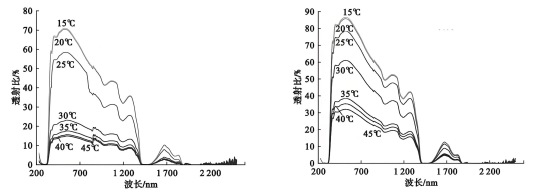

常温雾化（左）常温透明（右）热致调光夹层玻璃在不同温度下的光谱透射比
雾度反向变化：雾化态从92.1%升至98.8%，透明态从1.6%升至88.6%。太阳光吸收比升高使变色层发出更多散射光，遮阳系数同步降低。
热致变色调光玻璃的应用价值，不仅体现在颜色变化，更体现在对太阳辐射的动态调节能力。通过标准化光学性能测试，并结合太阳光模拟环境，可以更加准确评价玻璃的可见光透射比、太阳光透射比、遮阳系数和雾度变化规律。
对于研发企业而言，建立“太阳模拟系统+温控环境+光谱测试”的实验方案，是提升调光玻璃性能评价可靠性的有效路径。
Luminbox 3A AAA级太阳模拟器以A+AA+综合性能，实现辐照均匀、光谱精准与运行稳定的三重突破，通过权威认证，为材料测试提供高可靠、标准化的全光谱光照解决方案，推动精密光学实验迈向更高精度与可重复性。
技术支持: 400-808-6127
l A+级光谱匹配：300-1200 nm全覆盖，误差≤1%（IEC标准）。
l 高均匀辐照：45cm×45cm区域不均匀度仅1.8%（A级）。
l 超稳运行：20分钟波动≤0.5%（A+级）。
l 权威认证：国家计量院校准，国际标准合规。
l 工业级设计：适配光伏、材料、光催化等多场景。
Luminbox凭借对光谱匹配度、辐照均匀性等核心指标的极致追求，已构建起覆盖LED/氙灯/卤素灯全技术路线的产品矩阵，技术持续创新、关键性能指标表现出色，为客户提供了优质的产品和全场景太阳光环境模拟解决方案。
