室内辐照试验中太阳模拟器的光源选择与系统设计
在材料老化测试和汽车电子可靠性验证中，真实太阳光难以在实验室长期稳定复现。天气变化、太阳高度角变化、温度波动都会干扰辐照条件，影响实验一致性。
普通卤素灯色温约3200K，红外能量占比偏高，紫外严重缺失；金卤灯色温约4700K，可见光段辐照度波动剧烈。这些偏差使人工光源在精密测试中与真实环境存在误差。
太阳模拟器的价值，在于实验室内构建可控、可重复的太阳辐射环境，从光源选择、光学结构到光谱匹配、空间均匀性、时间稳定性进行系统控制。本文将结合Luminbox紫创测控太阳模拟器的设计逻辑，从光源选择到系统结构优化进行整体分析。

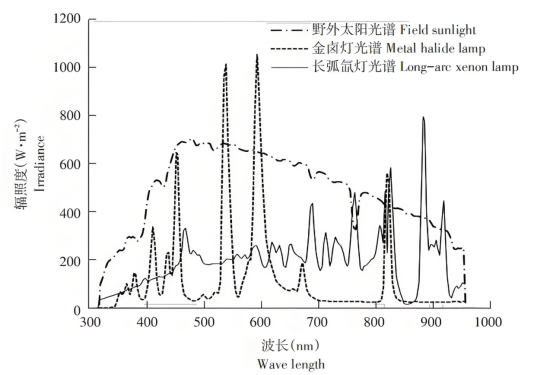

3种光源光谱对比
碘钨灯、白炽灯、金卤灯和长弧氙灯是四类常见候选光源，它们的色温和光谱分布差异很大。
实测数据显示，碘钨灯和白炽灯色温分别为3227K和2327K，远低于野外太阳光的5227K。金卤灯色温4727K，差距缩小，但可见光段400-700nm辐照度不稳定，多次出现波峰波谷。
长弧氙灯色温5727K，与野外太阳光最为接近。其放电光谱从紫外到近红外连续分布，各波段能量占比与野外太阳光相似。根据JJF1615-2017校准规范，大部分波长范围满足A级要求，仅700-950nm段为B级，综合光谱匹配B级。
本次参考实验水槽尺寸4m×4m×1.2m，环境温度±40°C。灯架尺寸约2m×4m×1m，覆盖半侧辐照区域，用于有无辐照对比实验。
灯架选用白钢方管，强度高且耐腐蚀。四角和四边中心各设立柱，U型卡槽固定，螺栓锁紧。光源竖向可调，每100mm设孔位。系统配置9只400W长弧氙灯，独立供电。
采用上下分层结构，镇流器与光源分离，改善散热。选择开放式设计——封闭结构在温差循环中内壁凝结水珠，滴到灯管上可能引发炸裂。

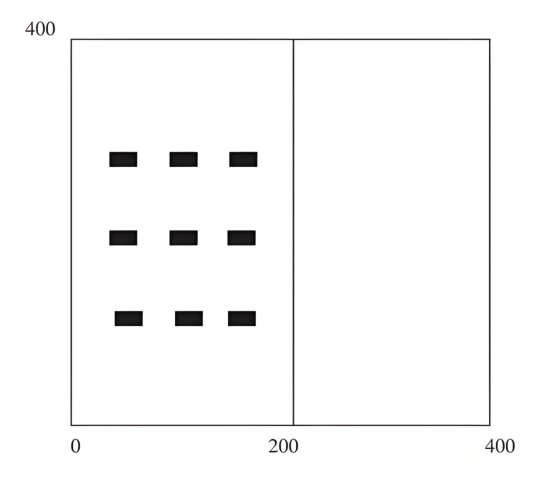

太阳模拟器光源布置
灯阵布局直接决定空间均匀性。排列过密，中心过强、边缘不足；过疏则功率利用率下降。本项目以方形阵列布置9只氙灯，每只配反光罩，输出以平行光为主。有效辐照面1m高度处辐照度达到115 W·m⁻²。
关键不在堆光源数量，而在通过光学与结构设计提升光能利用效率，使输出光场更接近理想平行光状态。
太阳光有标准光谱，地面用AM1.5G，空间用AM0。匹配一旦偏差，电池响应和材料老化速率都会偏。长弧氙灯在320-700nm段达A级，700-950nm段为B级，综合B级。

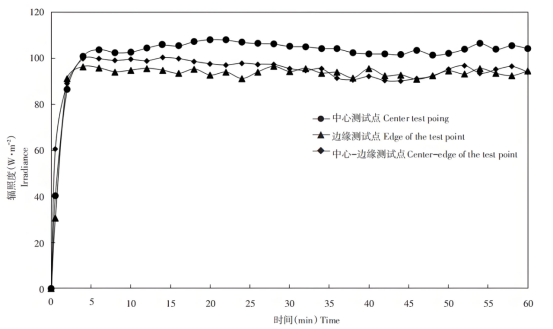

不同位置处辐照度变化
有效辐照面内光强差太大，样品各点数据没法比。不均匀度按(Emax−Emin)/(Emax+Emin)×100%计算。
实测不均匀度：1m高度4.57%，1.2m为3.81%，1.5m为4.15%，均达B级（≤±5%），未达A级（≤±2%）。大面积试验时，均匀性往往最先暴露问题——4%的裕量看似安全，实际样品边缘和中心的数据差已足够让结论动摇。
光强随时间漂移，长时间老化或多次扫描就失去意义。在中心、边缘、中间三点测试，不稳定度分别为3.69%、3.02%、4.78%，同样为B级。氙灯有衰减，预热后需等待一段时间才稳定。
三项指标相互关联。光谱匹配差，均匀性和稳定性再好数据也是偏的。三者必须同时达标。
AM1.5G太阳模拟器是电池效率测试标配。钙钛矿和叠层电池对光谱更敏感，B级设备往往不够用。高精度全光谱设备能把IV曲线测得更准，也方便做光浸泡和稳定性考核。
车内饰、外饰、调光玻璃、HUD和LiDAR都要过阳光关。材料老化按SAE或ISO标准跑加速试验，光源光谱和均匀性直接决定结果能否被主机厂认可。大面积环境舱配太阳模拟器，一次能覆盖整块仪表板或车门。
太空没有大气衰减，光谱是AM0。卫星太阳电池、热控材料、光学部件都要在地面复现这份光。准直度要求高，热负载大，专用AM0模拟器通常把氙灯或LED阵列与真空舱、热沉系统做成一体。
长弧氙灯方案把室内太阳模拟从"能亮"推进到"能用"。B级指标对基础研究够用。当试验要求更高精度、更大面积、更长寿命时，LED全光谱路线正成为新选择。选型时先明确三项核心指标最低要求，再对比寿命和可调性。

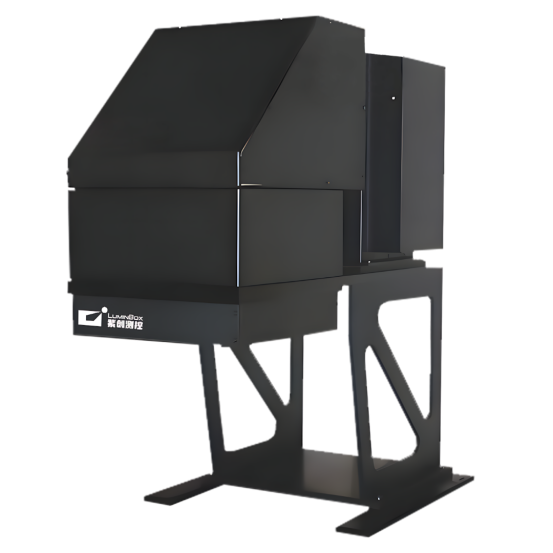

Luminbox 3A AAA级太阳模拟器以A+AA+综合性能，实现辐照均匀、光谱精准与运行稳定的三重突破，通过权威认证，为材料测试提供高可靠、标准化的全光谱光照解决方案，推动精密光学实验迈向更高精度与可重复性。
联系方式：400-808-6127
l A+级光谱匹配：300-1200 nm全覆盖，误差≤1%（IEC标准）。
l 高均匀辐照：45cm×45cm区域不均匀度仅1.8%（A级）。
l 超稳运行：20分钟波动≤0.5%（A+级）。
l 权威认证：国家计量院校准，国际标准合规。
l 工业级设计：适配光伏、材料、光催化等多场景。
Luminbox凭借对光谱匹配度、辐照均匀性等核心指标的极致追求，已构建起覆盖LED/氙灯/卤素灯全技术路线的产品矩阵，技术持续创新、关键性能指标表现出色，为客户提供了优质的产品和全场景太阳光环境模拟解决方案。
