可调UV宽光谱高功率的LED太阳能模拟器
传统氙灯做太阳模拟，寿命短、热量大、光谱死板。紫外响应电池和材料老化测试常因光源短板卡壳。卤钨灯紫外段表现尚可，但热量同样难控。本文用19种不同波长高功率LED搭建一台带UV扩展的可调LED太阳能模拟器，光谱覆盖250–1000 nm，可调UV段下探到250 nm，能模拟AM1.5G标准太阳光谱。Luminbox紫创测控LED太阳光模拟器窄带发射、功耗低、寿命长。这种LED太阳光模拟器比传统灯源的宽光谱调控更灵活。

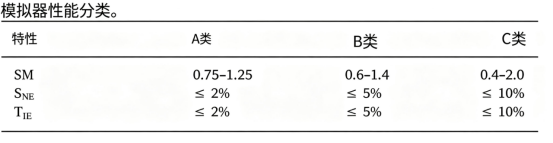

太阳光模拟器性能等级分类
IEC 60904-9把性能拆成三项：光谱匹配、辐照均匀性、时间不稳定性。Class A要求光谱匹配比值落在0.75–1.25之间，均匀性和稳定性不超过2%。三项全A就是AAA级太阳模拟器。达不到Class A，不同实验室的数据难对齐，紫外器件上误差尤其明显。
匹配计算式：
SM = X(D,i) / X(ref,i)
即各波长区间辐照占比之比。均匀性或时间不稳定性共用：
S（或T）=（Emax − Emin）/（Emax + Emin）× 100%
标准分六个区间规定能量占比。紫外区（400 nm以下）常被弱化。通过扩展光谱紫外线区域把UV推到250 nm，可补上短板。可调UV在这里直接决定测试是否可信。

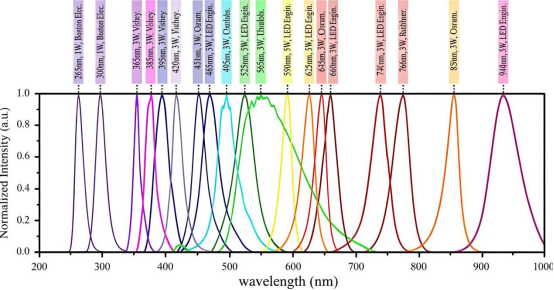

19个选定的不同波长高功率LED的光谱分布
用19种高功率LED从250到250-1000nm全程覆盖六个标准波段，每路独立驱动。白光LED光谱宽、双峰结构会拉低可调UV精度，直接不用。近红外段两颗LED靠约100 nm带宽补空档。400 nm以下四颗深紫外最短到250 nm。
同一台设备既能跑AM1.5G，也能按器件响应曲线微调——LED太阳光模拟器在这方面比传统灯源灵活得多。

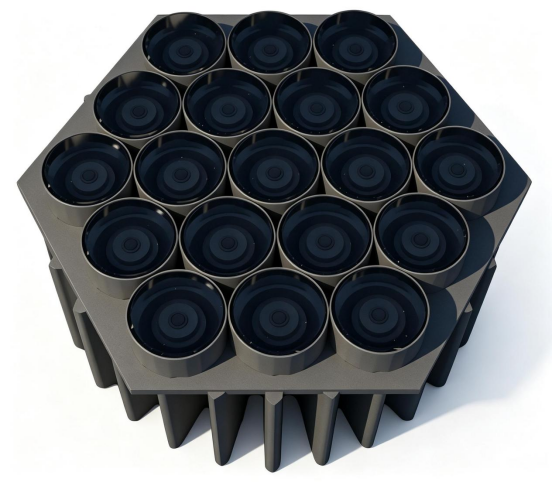

高功率LED在MCPCB上呈六边形排列的示意图，该MCPCB安装在散热器上，每个LED顶部放置TIR反射器。
光源按六边形排列，中心距27 mm，焊在金属芯电路板上，铝散热器搭风冷。高功率LED发热集中，温度一高光谱就漂、输出强度也掉。热管理做扎实了，时间不稳定性才能稳住。每颗加30° TIR透镜，发散角从±60°压到±4°。最优距离约8.7 cm，多颗光斑在测试面重叠成均匀分布。宽光谱太阳模拟系统在这种结构下更容易把均匀性做进Class A。

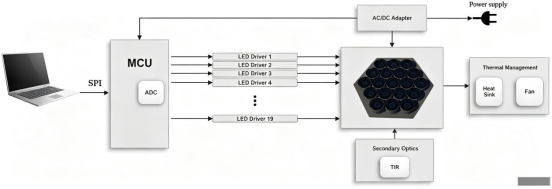

太阳能模拟器的框图表示
线性电流源加DAC，微控制器通过SPI设电压。19路电流独立可调，总辐照度从0连续调到1个太阳常数（100 mW/cm²）。不用换滤光片就能单独调节任意波段。说白了，这里的关键不在于灯珠数量，而在于每一路都能精确控。可调UV太阳模拟器真正好用的地方就在这儿。

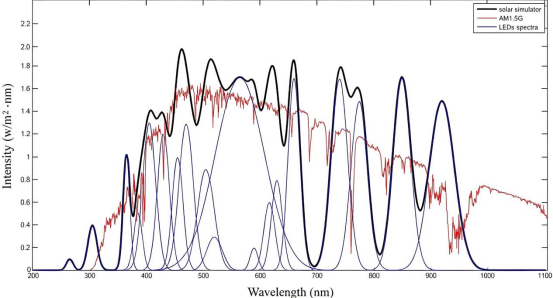

太阳模拟器的光谱分布。蓝色线条表示所采用的每19个LED的光谱分布情况;粗黑线为模拟光谱;红线为AM1.5G标准太阳光谱。
根据实验数据得出，2.3 cm × 2.3 cm面中心和四角测量，六个标准波段辐照占比全部落在Class A的0.75–1.25内，与AM1.5G参考曲线吻合。

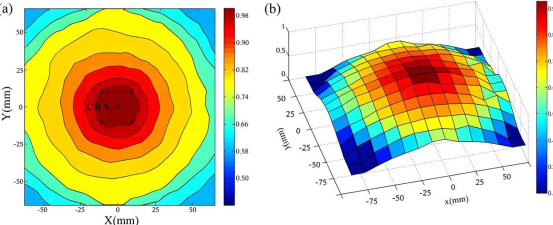

(a)在8.7厘米距离处所有LED发出的辐射亮度分布不均情况的标准化图示。虚线方格表示辐射亮度分布不均程度为A、B和C级的区域。位于虚线方格中心及角落的五个交叉标记处表示进行光谱匹配测量的位置。(b)三维辐射亮度分布不均图示。
2.3 cm × 2.3 cm内辐照度不均匀性达A级，3.2 cm × 3.2 cm维持B级。24小时连续运行最大波动±1.67%，在Class A要求的2%以内。开机约50分钟进入热稳态。这些数据说明，用现成组件也能做出可靠的AAA级太阳模拟器性能。
紫外响应电池与钙钛矿器件对短波段尤其敏感。传统灯源紫外区能量不足容易误判效率。可调UV设备把250–400 nm单独抬高配合稳态光照，评估光致衰减更准，验证周期也能显著缩短。宽光谱覆盖让同一套设备兼顾近红外响应。
调光玻璃、HUD抬头显示、车灯透镜和激光雷达需可重复太阳光谱。宽光谱加独立通道可模拟不同太阳高度角光照条件，不必等天气。
AM0光谱和热平衡试验对紫外近红外都有要求。扩展后，立方卫星、太阳敏感器等可先在实验室做地面标定。
可调高功率LED太阳光模拟器把扩展光谱紫外线区域、宽光谱和Class A性能放在一起，解决了传统灯源的寿命和热问题。在300-1200 nm全覆盖和大面积方向上的落地，把实验室设备推向工业可用。

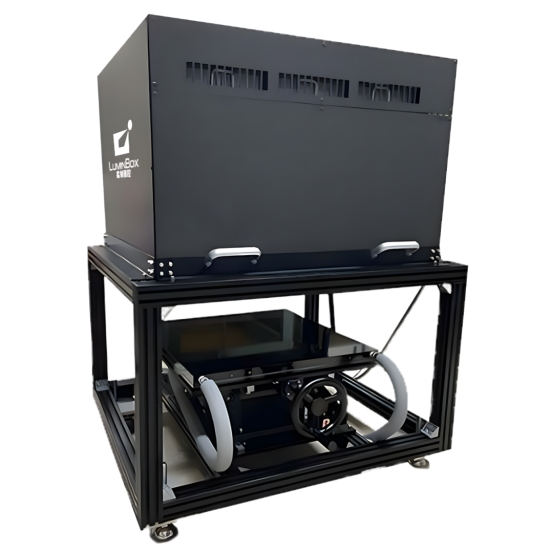

Luminbox 全光谱大面积LED太阳模拟器以A+AA+综合性能，实现辐照均匀、光谱精准与运行稳定的三重突破，通过权威认证，为材料测试提供高可靠、标准化的全光谱光照解决方案，推动精密光学实验迈向更高精度与可重复性。
技术支持: 400-808-6127
l A+级光谱匹配：300-1200 nm全覆盖，误差≤1%（IEC标准）。
l 高均匀辐照：45cm×45cm区域不均匀度仅1.8%（A级）。
l 超稳运行：20分钟波动≤0.5%（A+级）。
l 权威认证：国家计量院校准，国际标准合规。
l 工业级设计：适配光伏、材料、光催化等多场景。
Luminbox凭借对光谱匹配度、辐照均匀性等核心指标的极致追求，已构建起覆盖LED/氙灯/卤素灯全技术路线的产品矩阵，技术持续创新、关键性能指标表现出色，为客户提供了优质的产品和全场景太阳光环境模拟解决方案。
