400-808-6127
实验室环境模拟 vs自然环境 ：汽车全光谱加速老化实测
海南琼海年辐照量5700 MJ/m²，年均湿度80%。新疆吐鲁番年辐照量6400 MJ/m²，年均湿度仅27%，6—8月空气平均最高温度超48℃。两地可用于模拟环境气候条件下的汽车材料老化测试，湿热环境易引发长霉、粉化、析出，干热环境则导致材料脆化与配合面松动。
传统平顶式光源仅对车顶垂直辐照，侧面和遮挡部位偏弱，与自然全车身暴露存在差距。整车阳光模拟环境舱采用金属卤素灯按太阳东升西落轨迹布置，实现全方位照射。Luminbox紫创测控全光谱太阳光模拟器在该构型下更易达成DIN 75220:1992的光谱匹配要求。

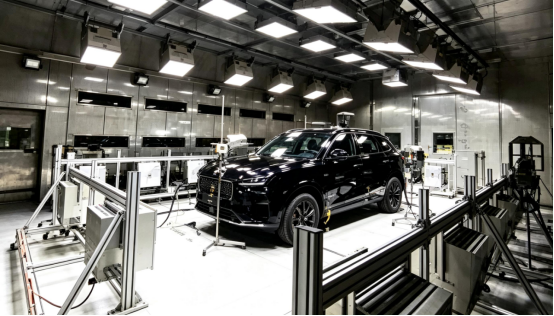

整车阳光模拟老化环境舱

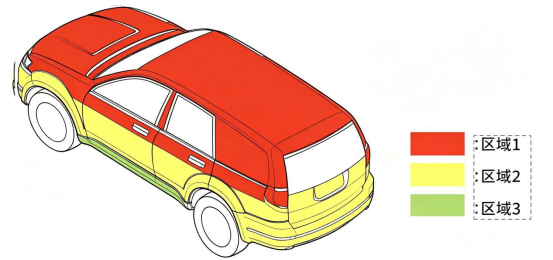

实验样车指定区域
汽车阳光模拟老化试验选取3辆同款轿车，分别投入整车阳光模拟环境舱（A车，全白玻璃）、海南琼海试验场（B车，前风挡白玻璃）和新疆吐鲁番试验场（C车，后风挡黑玻璃）。舱内全光谱太阳光模拟器以金属卤素灯为光源，输出全光谱太阳辐射，辐照强度800～1000 W/m²。

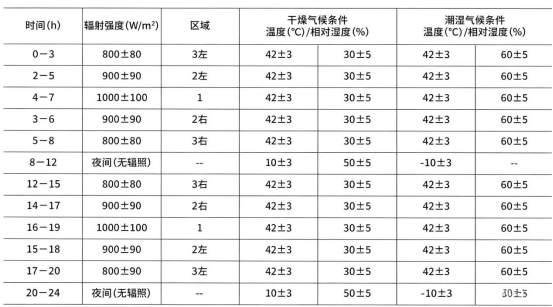

含H变化的循环工况条件
汽车人工加速老化试验依据T/CPQS《乘用车耐老化性能测试评价方法（意见征集稿）》执行。干燥气候15个日循环，潮湿气候10个。白天辐照从800升至1000 W/m²再降回，模拟太阳轨迹。干燥工况白天42℃、30%，夜间10℃、50%；潮湿工况白天60%，夜间-10℃。
日变化轨迹与温湿度耦合是模拟环境气候条件下材料承受热应力和光化学作用的核心环节，缺少该耦合，加速结果与自然气候易产生偏差。
自然暴晒试验依据GB/T 40512-2021《汽车整车大气暴露试验方法》执行，为汽车阳光模拟老化试验提供自然基准。琼海位于北纬19°15'，属湿热带气候；吐鲁番位于北纬42°56'，属干热气候。

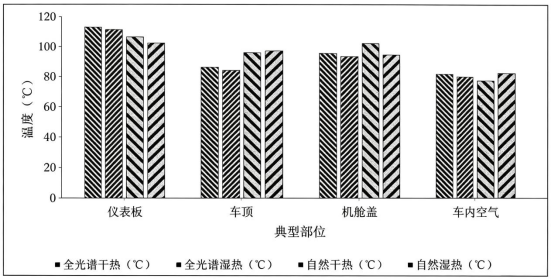

样品典型部位表面温度
仪表板、车顶、机舱盖、车内空气温度全程监测，为模拟环境气候下的汽车耐候性能测试提供数据。车内部位，人工加速与自然老化温度相当；车外部位，吐鲁番6—8月最高温度超48℃，高于人工试验42℃，车外件温度相应偏高。

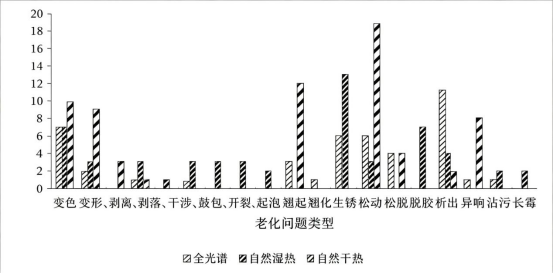

样品不同试验工况下暴露老化问题
汽车耐老化测试中，自然湿热暴露14种问题类型，人工加速12种，自然干热9种。人工加速工况湿度均高于吐鲁番22%，因而出现鼓包、沾污、融化等类型。人工加速问题类型数占总数的63%。

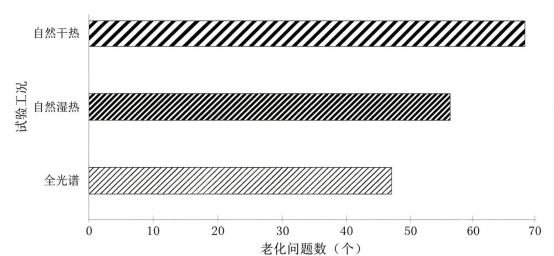

样品不同试验工况下老化问题总数对比
自然干热68个问题，自然湿热56个，汽车老化试验中人工加速44个，分别为自然湿热的79%和自然干热的65%。松动问题在干热中尤为突出（19个），远高于湿热（3个）和人工加速（6个），与昼夜温差导致材料性能变化有关。

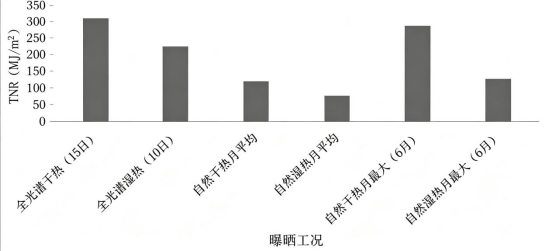

样品不同试验工况仪表板接收TNR值
温度校正太阳辐射量TNR用于设定汽车人工加速老化试验的曝晒期限，是太阳辐射模拟的关键参数。15个干燥日循环总TNR对应吐鲁番自然干热1.1～2.6个月，10个潮湿日循环总TNR对应琼海自然湿热1.8～2.9个月。
上述等效关系受限于仪表板TNR采集条件和特定车型玻璃配置，汽车老化试验中换用深色内饰或不同透光率玻璃时TNR绝对值变化，加速倍率需重新标定。
汽车耐老化测试涵盖保险杠、车身涂料、仪表板等部件，长期光照下易褪色、开裂、粉化。全光谱太阳光模拟器同步输出紫外至近红外波段能量，叠加温湿度循环后加速效率高于单一UV灯方案。
强光从挡风玻璃反向射入会导致HUD成像清晰度下降、重影甚至局部过热，是汽车耐老化测试的关注重点。准直型全光谱光源可模拟直射角度和强度，前置验证光路元件过热风险。
905 nm和1550 nm波段激光雷达在强阳光下信噪比下降。全光谱太阳光模拟器通过近红外波段辐射叠加，可验证传感器在正午强光、隧道出入等瞬态场景的点云质量，已纳入新能源汽车ADAS测试要求。
1周期600小时汽车全光谱人工加速老化试验覆盖自然老化问题类型的63%，15个干燥日循环对应吐鲁番自然干热1.1～2.6个月，10个潮湿日循环对应琼海自然湿热1.8～2.9个月。整车耐老化验证从12个月自然暴晒试验缩短至约25天，人工加速老化设备条件可精确复现。汽车老化试验方法适用性的核心变量在于光谱匹配度、日变化轨迹精度和温湿度耦合控制水平。
紫创测控Luminbox大面积环境舱/环境箱用太阳光模拟，以全维度适配性与精准控制能力为核心，采用金卤灯精准复现自然太阳光特性，可为汽车提供高效专业光照模拟解决方案。
技术支持: 400-808-6127
l 采用金卤灯，性价比高，测试成本低，周期短
l 每个灯源有一套电源控制系统，辐照度可单独控制
l 测试过程中，辐照度数据可跟踪记录，辐照量达到要求后，可自动停止测试
l 可设定温度、运行时长、累计辐射强度参数等
Luminbox紫创测控大面积环境舱/环境箱用太阳光模拟已广泛应用于汽车、航天航空、太阳能电池等领域。未来，紫创测控将持续优化光源技术与控制算法，进一步为用户提供更高效的环境试验光照支持。
