连续可调节的宽范围辐照如何实现？太阳模拟器光学系统设计方法
很多人觉得太阳模拟器辐照调节就是调功率。光源功率一变，强度、光谱和均匀性都跟着动，太阳光模拟器的数据就不靠谱。传统太阳模拟器难在调光时太阳辐照模拟的光谱和照射效果不能跑偏。因此，高性能太阳模拟器真正解决的问题，并不是简单控制光线强弱，而是在不同辐照水平下，依然保持稳定的光谱特性和可靠的空间照射效果。
从工程应用角度来看，用户真正需要的是一套能够实现连续调节、稳定输出，并满足A级性能要求的太阳光模拟方案。Luminbox紫创测控太阳光模拟器围绕光源控制、光学匀光以及辐照调节技术进行优化，为不同测试场景提供更加稳定的人工太阳环境。
稳压调流用得最多。电源纹波和氙灯发光效率随管壁温度变化叠加，低功率段分布走形。
滤光法把矛盾搬到光谱域。中性滤光片透过率做不到全波段平坦，太阳模拟器光谱匹配就偏了，太阳辐照模拟的加权结果都带系统误差。
机械衰减只能给有限个透过率台阶。太阳模拟器辐照调节想要中间值只能换板，太阳模拟器均匀性被搁后面，调节本身成了误差源。
太阳模拟器系统结构图
氙灯太阳模拟器工作原理不复杂：氙灯、椭球聚光镜、转向反射镜、调节组件、光学积分器和准直物镜串成光路。椭球会聚能量，积分器把光切成多通道叠加，准直物镜压小发散角。太阳模拟器辐照调节发生在积分器之前——光还没匀开时先做能量控制，后面的叠加准直会把残留不均匀抹平。

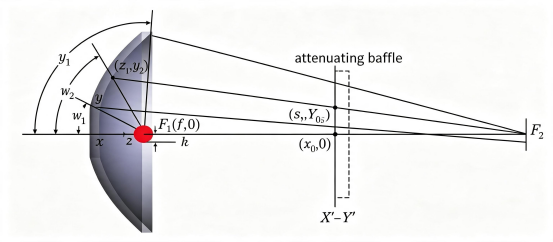

子午面内椭球聚光镜分析模型图
椭球面拆成环带。不同孔径角光线反射后落成不同半径的环。氙灯阴极斑近似点源但外围柱形发光体还在，轴外光形成有限光斑。参考面中心密边缘疏，外环带均匀性高于内环带。调节板放在椭球出口与积分器之间，按环带单独控制通量。

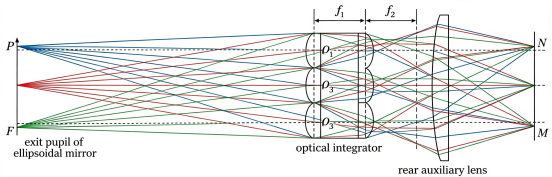

光学积分器光路图
积分器场镜切碎各环带，投影镜叠到同一区域。按Sparrow判据控制孔距、强制中心对称排布，平坦度明显改善。孔的布局必须和积分器通道对应，否则太阳模拟器均匀性打折扣。

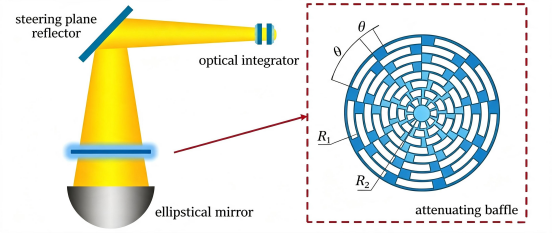

辐照调节系统示意图
多块不透明板叠加，中心留遮挡区，外围开扇环形通孔。板间旋转使通孔重叠面积连续变化。孔的数量按辐射通量大致相等设计，太阳模拟器光谱匹配和稳定度不受影响。氙灯太阳模拟器板材选因瓦合金，热膨胀系数低。

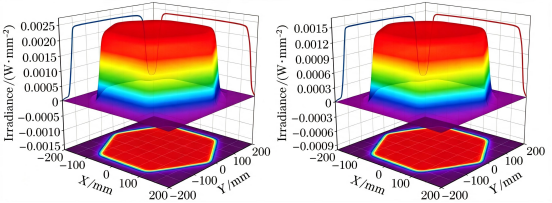

未添加辐照调节系统下的模拟辐照度分布（左）添加单个辐照调节板所获得的模拟辐照度分布（右）
Lighttools追迹（千万光线）：有效面180 mm下，太阳光模拟器平均辐照度约2374 W/m²，不均匀度优于0.56%，能量利用率约3.64%。椭球斜率误差3 mrad时不均匀度升至1.92%。
加调节板后氙灯太阳模拟器辐照度降到约1474 W/m²，不均匀度仍优于0.58%。继续旋转，辐照度从1474连续降到490 W/m²。叠加电源50%调节能力，太阳模拟器辐照调节总范围扩展到245～2374 W/m²。太阳辐照模拟低段用调节板加电源，中段单用调节板，高段单用电源。斜率误差大于2 mrad余量被快速吃掉。
材料老化在0.5到1.5个太阳间切换，省掉换滤光片。空间热平衡看重AM0和高准直，聚光型光学加调节板能拉高峰值也能快速降。
钙钛矿电池对热和光谱敏感，太阳辐照模拟不碰光谱，避开热斑失配。
HUD、LiDAR也需不同照度响应。氙灯太阳模拟器在这些场景中优势明显，太阳光模拟器连续调节能力是关键。
太阳模拟器如何选择，取决于测试对太阳模拟器光谱匹配、太阳模拟器均匀性和调节范围的要求。AAA级太阳模拟器厂家通常在指标里标注太阳模拟器标准。太阳模拟器A级标准是什么？不均匀度优于2%、不稳定度优于2%、光谱匹配在规定等级内，太阳模拟器校准规范有明确界定。太阳模拟器如何调节辐照强度，环带分通量方案在490～1474 W/m²区间把不均匀度压在1.76%以内，达到AAA级太阳模拟器要求。这就是太阳光模拟器和太阳辐照模拟的价值。

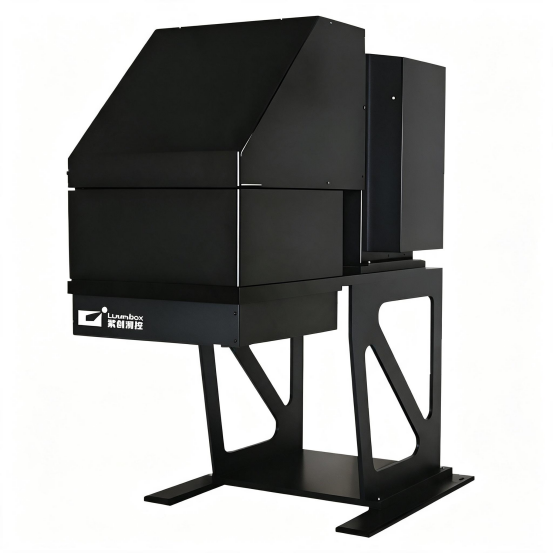

Luminbox 3A AAA级太阳模拟器以A+AA+综合性能，实现辐照均匀、光谱精准与运行稳定的三重突破，通过权威认证，为材料测试提供高可靠、标准化的全光谱光照解决方案，推动精密光学实验迈向更高精度与可重复性。
