车辆行驶中，太阳光可能穿过挡风玻璃进入车载HUD光学系统，沿光路反向传播。辐射能量一旦集中在PGU区域，温度明显上升，甚至烧屏。GB/T46926标准已将耐阳光倒灌列为图像性能测试，太阳光模拟器由此成为汽车车载HUD测试的必备光源。Luminbox紫创测控全光谱准直光太阳光模拟器专为车载车载HUD测试而设计的专业光源设备，能精准模拟自然光环境。

车载HUD工作原理与光路特点

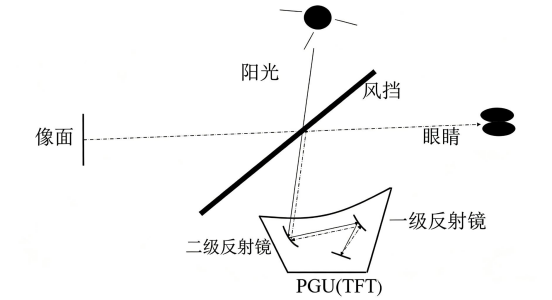

阳光倒灌原理图

车载HUD由PGU光模块、光学反射组件、显示调节结构和挡风玻璃组成。速度、导航等信息经内部光路投到驾驶员前方，不必低头看仪表。

光线平时由车载HUD射向挡风玻璃，但光路可逆：太阳以特定角度照进车内，太阳辐射反向进入。这种反向传播，就是车载HUD阳光倒灌。

车载HUD阳光倒灌机制

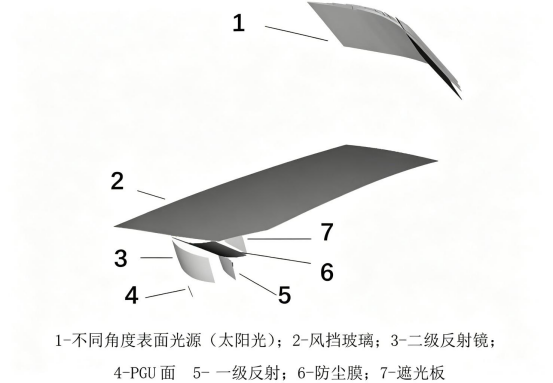

阳光倒灌仿真建模

太阳光穿过挡风玻璃，再经HUD内部结构反射，聚焦到PGU区域。虚线是人眼看图的光路，实线是倒灌光路。入射角变化时，光斑会在屏面上移动。落在屏内就加热，移出边界风险下降。

用特定光阑配合光电传感器和温度传感器做了检测设计，孔径深度15 mm，左右张角10°，上下张角不同，目的是让边界内外的信号幅值差拉开，方便标定。

真实太阳实验里，外界辐照稳定在1050 W/m²以上时，才能比较可靠地抓到这些数据。问题在于，野外条件不可控，重复同一角度、同一强度几乎做不到。

GB/T46926标准耐阳光倒灌测试

GB/T46926标准测试目的

GB/T46926标准—2025《轻型汽车视野辅助系统技术要求及试验方法》将耐阳光倒灌归入图像性能测试，GB/T46926标准明确规定：照射中信息应可见，不得黑屏、关机或图像异常；恢复常温后外观无损伤、功能正常。

耐阳光倒灌试验条件解析

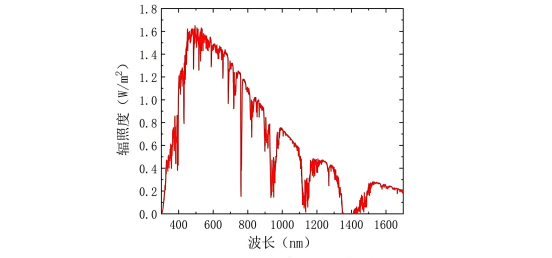

AM1.5G光谱参考

具体条件：60℃±3℃、湿度小于30%环境预处理1小时；前风窗玻璃外表面辐照强度(1090±100)W/m²，照射15分钟；光谱AM1.5G，发散半角不大于0.5°。

也就是说，车载HUD耐阳光倒灌测试方法的要点不是把灯调亮，而是光谱、方向性、辐照稳定性同时卡住。

标准还要求光斑至少覆盖通光孔径50%，中心100mm内不均匀性小于10%。

太阳光模拟器完成车载HUD阳光倒灌测试

太阳光模拟器模拟AM1.5G太阳光谱

车载HUD测试需要全光谱模拟，太阳光模拟器光谱贴合AM1.5G，能进行太阳辐射模拟，接近自然日照，可比较不同材料、光学结构长期照射下的表现。

准直太阳光模拟器控制入射角度

太阳离地球足够远，到车面的光线近似平行，车载HUD阳光倒灌测试复现的正是这种方向性。准直型模拟器把发散半角控制在0.5°以内，太阳光模拟器测试车载HUD时能模拟不同角度的倒灌情形。

太阳光模拟器提升汽车可靠性测试效率

自然曝露受天气制约；太阳光模拟器能锁定光强、时长和角度，产品间才有可比性。

可重复的车载HUD可靠性测试让工程团队设计阶段暴露缺陷，缩短验证周期。

太阳光模拟器与自然太阳测试对比

两种测试方式差异

自然太阳测试胜在真实，但汽车显示系统测试要求条件可控可复现，道路测试给不了。

太阳光模拟器人工复现辐射条件，强光环境测试成为可标准化执行的实验室项目。GB/T46926标准对光谱、辐照强度、准直角度的限定给出答案：要通过车载抬头显示器测试，三个变量须同时控制住。

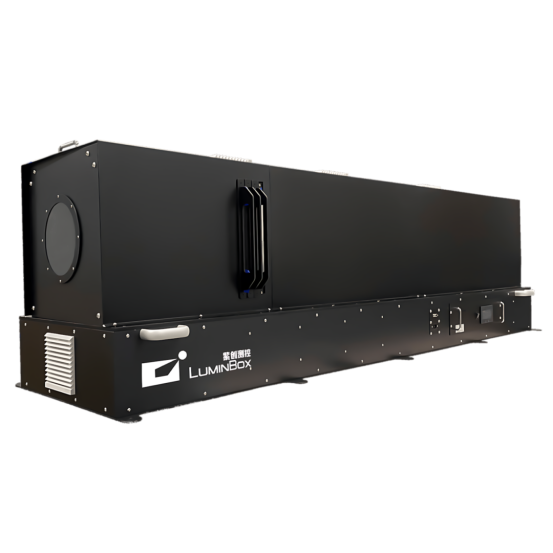

Luminbox全光谱准直型太阳光模拟器

紫创测控Luminbox全光谱准直太阳光模拟光源是专为车载车载HUD测试而设计的专业光源设备，能精准模拟自然光环境，支持光谱/ 亮度 / 色温调控，帮助在实验室内进行太阳直射、光学干涉与动态光适应性等车载HUD光学性能测试与验证。

联系方式：400-808-6127

l 全光谱覆盖：350nm-1100nm 光谱，贴近自然光权重

l 高动态亮度：2 米处 20,000-150,000Lux，满足车载HUD 亮度响应测试

l 强光抗扰验证：直射模拟复现图像模糊/ 重影问题场景

l 多场景适应：支持日间/ 夜间 / 隧道等光照动态切换测试

紫创测控Luminbox全光谱准直型太阳光模拟器以精密光学的工程化应用，可有效缩短从基础研究到工业验证的周期，为车载车载HUD测试提供可靠的“人工太阳”，助力汽车领域的技术革新。

原文参考：《针对车载抬头显示器阳光倒灌的检测设计》
