汽车前照灯阳光灼烧：光学热仿真与太阳光模拟器验证
前照灯透镜模组下沉到A级车后，太阳光聚焦风险随之上升。LED让PES透镜普及，光线在塑料件表面汇聚，局部温度很快冲过耐温极限，引发烧蚀、变形甚至召回。仅靠经验公式或单一仿真，难把汽车前照灯阳光灼烧风险压到可控范围。把CAE光学-热仿真与准直光太阳光模拟器实测结合，也是汽车灯具太阳辐射测试常用手段。Luminbox准直光太阳光模拟器采用人工太阳光源系统，通过光学准直设计输出接近平行太阳光，可用于汽车车灯透镜聚焦测试、HUD光环境测试以及光学可靠性验证。

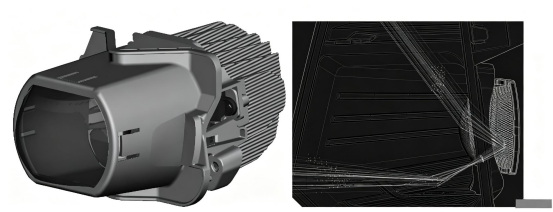

阳光灼烧的形成示意图
汽车前照灯阳光灼烧始于阳光从透镜进入后经反射被压缩，太阳光聚焦在透镜外表面附近最明显。落空中的汇聚点因空气对流散热，温升有限。这也解释了车灯透镜为什么会产生高温。

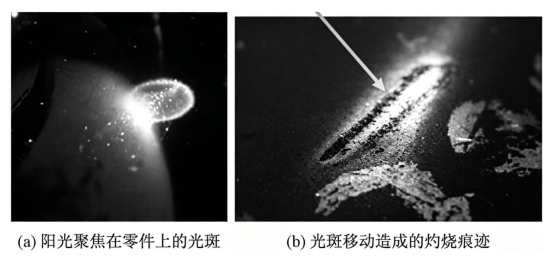

阳光灼烧的失效形式
一旦塑料挡板等内饰件进入汇聚区，密集光线被表面大量吸收。塑料导热系数通常只有0.2 W/m·K上下，局部热量难以及时散出，温度迅速爬升——这正是汽车透镜聚焦致损的路径，也是太阳光聚焦引发失效的直接原因。

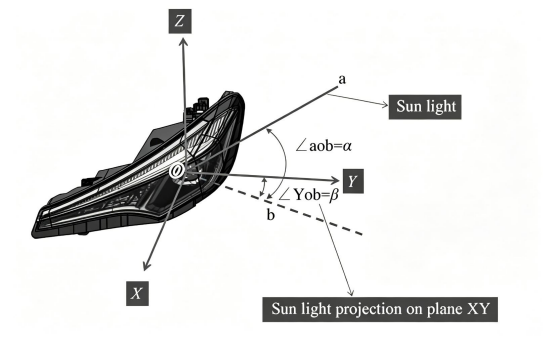

阳光人射角度a与β的定义
α为入射阳光与水平面夹角，β为阳光水平投影与车身Y轴夹角。把角度组合全部扫描，就能找到太阳光聚焦最显著的入射方向，为汽车透镜聚焦风险定位，也为汽车灯具太阳辐射测试锁定风险位置。某量产透镜单元扫描显示，α=40°、β=40°时照度达1860 klx，挡板表面形成明显光斑。

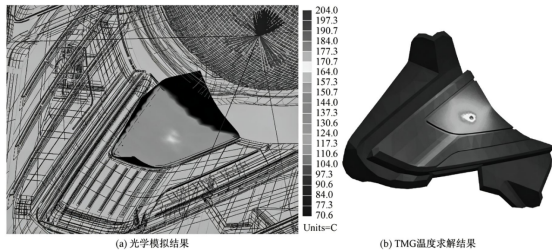

阳光灼烧的模拟结果
光学结果转入西门子NX TMG做热流计算，材料按实际密度、比热、导热、反射率和透射率输入，构成太阳辐射模拟前置条件。
汽车透镜聚焦区域峰值出现在环境温度70℃、辐射强度1200 W/m²条件下。云图显示高温区与光学光斑高度重合，峰值204.0℃，结构必须调整。
仿真再准，也要物理测试兜底。针对汽车前照灯阳光灼烧，某已量产透镜单元做户外验证：环境12℃、辐照538 W/m²，用治具调入射角，K型热电偶贴四个测点。实测最高277℃和260℃，对应仿真312℃，差约35℃。
差异主要来自两点：热电偶贴在汇聚平面背面，零件厚2 mm；塑料导热差、聚焦区温度梯度大，测点稍偏读数即明显下降。20–30℃温差属正常，仿真方法可信，也让汽车灯具可靠性测试有据可依。
CAE给出聚焦位置和温度预估后，还需可控的物理测试确认。自然阳光受天气季节影响、同一角度难复现，准直光太阳光模拟器固定入射条件，实验可全天候进行，这也是太阳模拟器如何测试汽车灯具的典型做法。
实操不复杂：车灯样件按装车姿态固定于多轴平台，与仿真模型一致；再按光学扫描得到的最危险角度（如α=40°、β=40°）调入射方向，步进控制在0.1°内；辐照设1120 W/m²±10%（接近AM1.5G），可叠加40℃环境温度模拟机舱热累积，完成车灯环境测试。
光源稳定后开热像采集，太阳光聚焦角度与实测吻合：仿真峰值204℃，实测落合理温差内。数据可复现，比户外测试更适合标准化验证，也回答了汽车前照灯如何测试太阳光灼烧这一实际问题。
户外测试虽真实，却受制于天气、季节与当天辐照，同一角度难以复现，跨天数据也难对比。CAE基于理想平行光和简化边界，同样需要可重复的物理手段交叉验证，自然阳光短板由此凸显，给汽车灯具太阳辐射测试带来变数。
准直型太阳光模拟器把视半径角压到0.3°以内，平行度接近真实太阳；辐射强度稳定于1120 W/m²±10%，光谱覆盖300–1200 nm，还能集成温控箱把环境维持在40℃，模拟发动机舱热累积。它把不可控的自然光变成实验室标准光源——角度、时长、数据都可复现，正是设计验证最需要的，也方便了太阳辐射模拟与车灯环境测试，让太阳光聚焦可被稳定复现。
GB/T 10485-2025对带透镜单元的外部照明装置提出了实验室聚焦试验要求，实操通常分四步：装调对齐、确认聚焦点、多角度扫描、评估。多轴平台步进精度0.1°；仿真最危险角度可再外扩±3°扫描，让汽车灯具太阳辐射测试与实物对上号，也支撑了车灯环境测试与太阳辐射模拟。
汽车前照灯阳光灼烧并非单一材料问题，而是光学结构、太阳辐射与热传递共同作用的结果。CAE有限元分析能提前预测温度变化，准直光太阳光模拟器则提供稳定可复现的人工太阳环境，是汽车灯具阳光热损伤验证方法的核心环节，也提升了汽车灯具可靠性测试的水平。

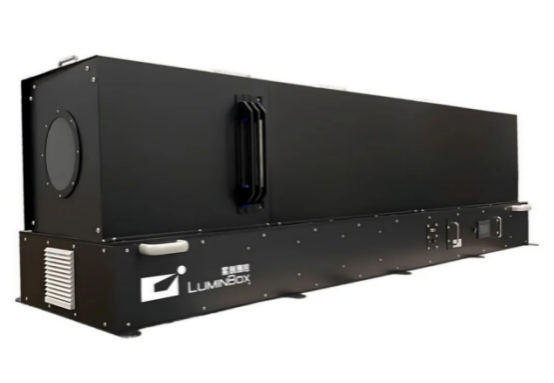

Luminbox紫创测控全光谱准直型太阳光模拟器为车灯透镜聚焦测试提供高精度光照测试，能精准模拟自然光环境，支持光谱/ 亮度 / 色温调控。
联系方式：400-808-6127
l 全光谱覆盖：350nm-1100nm 光谱，贴近自然光权重
l 高动态亮度：2 米处 20,000-150,000Lux，满足太阳光传感器光照测试要求
l 强光抗扰验证：直射模拟复现图像模糊/ 重影问题场景
l 多场景适应：支持日间/ 夜间 / 隧道等光照动态切换测试
紫创测控Luminbox全光谱准直型太阳光模拟器以精密光学的工程化应用，可有效缩短从基础研究到工业验证的周期，为汽车车灯光照测试提供可靠的“人工太阳”。将实验室级创新转化为产业化能力，助力汽车、航空航天等领域的技术革新。
原文参考：《汽车前照灯阳光灼烧有限元分析方法研究》
