高轨卫星大型光学载荷热平衡试验：AM0太阳模拟器需要哪些参数
高轨卫星上的大型光学载荷，比如大型相机，最怕太阳光。太阳直射时遮阳板自遮蔽，阴影边界锐利。传统热分析难复现真实太阳辐照方向性。AM0太阳模拟器放进真空热试验设备，才能拿到可信数据，也是航天器热平衡试验的空间太阳辐照模拟手段。
航天器热平衡试验要的不只是"有光"，而是复现真实的空间太阳辐照模拟环境太阳在太空里的外热流。Lumin-Box的准太阳光模拟器把准直度做到≤±0.5°，均匀性进入ClassA水平，光谱可覆盖AM0，辐照度可调到1400W/m²左右，并且能直接和真空舱、热循环舱集成。

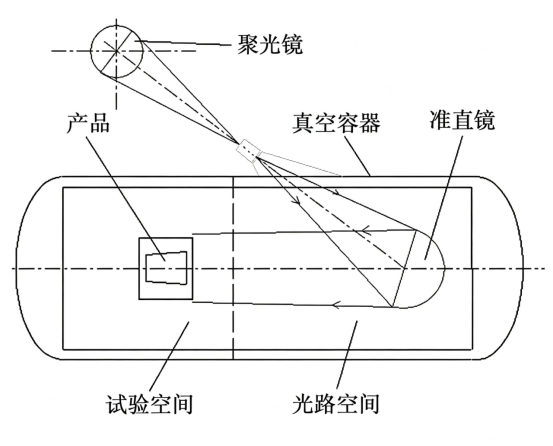

传统卧式容器结构示意图
Y1H用米级卧式主辅容器组合，主容器放产品，辅容器留光路，同轴焊接保光轴对齐。为什么非得"冷黑"？太空无空气，热量只靠辐射，舱壁得是低温黑体，试验件才不被背景加热。
热沉低于100K，极限真空3×10⁻⁵Pa——这是真空热试验的物理底线：真空排对流，低温热沉逼近深空冷背景，让外热流只来自太阳模拟器。这也正是航天器真空热试验太阳模拟器离不开冷黑热沉的原因，真空热试验复现的正是空间太阳辐照模拟所需背景。

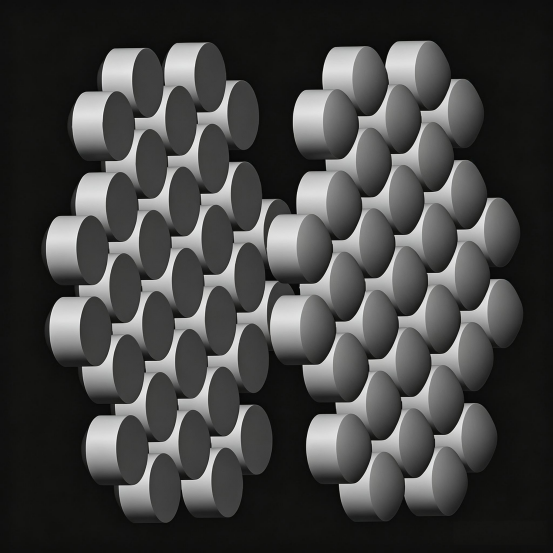

积分镜图
这是核心，大型太阳模拟器光束口径2米量级，太阳辐照度在太阳常数附近可调。太阳对地球张角约0.53°，要复现平行光方向，光束准直角须远小于此——这正是光束准直角指标的意义。
Y1H准直型太阳模拟器把准直角做到±1.5°，辐照均匀性优于±5%。AM0太阳模拟器光谱须符合AM0层外分布。准直角和辐照均匀性天生矛盾。口径一大，同轴系统难把不均匀度压到±10%以下，所以Y1H选离轴准直：多块单元拼大口径准直镜，积分镜把光线重叠提均匀性，代价结构更复杂。
大面积太阳模拟器、大型太阳模拟器都要兼顾准直性、太阳辐照度和辐照均匀性。离轴虽比同轴复杂，但在2米量级更易把不均匀度压到±5%以内——均匀性卡这么严，是因表面辐照差几点就冒虚假温度梯度。
航天太阳模拟器在大面积下更难做，积分镜扛高瞬时辐照密度，镜面框架风冷加水冷。说到底，每项取舍都让光像太阳方向、像太阳亮度。这种空间太阳辐照模拟思路，正是大型太阳模拟器难做的地方。
太阳相对卫星方位一直在变。Y1H配二维转台，大承载下做方位、俯仰和耦合运动；电机减速器特殊处理适应真空低温，角度光栅读取，软件加电气双重限位。没有它，航天太阳模拟器只能打固定方向，覆盖窄很多。
主辅容器交界装低温可移动光阑，表面低于100K。关门挡辅容器，热沉覆盖率超95%保冷黑；开门对光路零遮挡。太阳直射非直射切换靠它，瞬态热流模拟也离不开，否则阴影边界拖泥带水。

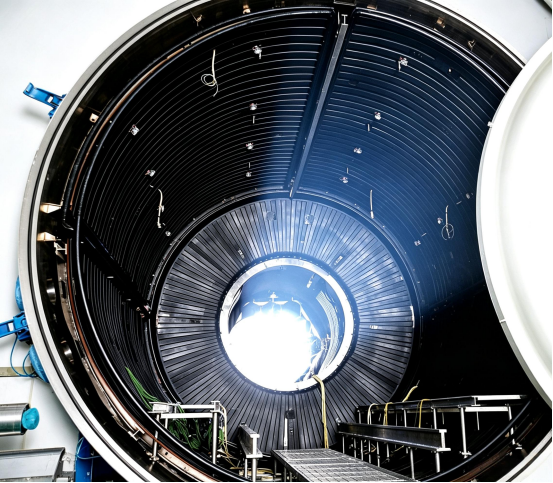

太阳模拟器照射效果图
真空热试验实测：真空低温下按一个太阳常数辐照，不均匀度3.60%，比设计±5%还好。这3.60%是设备建成后实测，靶面最亮最暗差不到4%，载荷表面不因光照出误导性温度条纹。热沉低于95K。这套空间太阳辐照模拟能力经航天器热平衡试验验证，AM0太阳模拟器也在此背景下校准。
AM0太阳模拟器依ASTME490-22的AM0（零大气质量）太阳光谱——层外光谱是热平衡试验光谱输入基准。AM0太阳模拟器怎么选？先核光谱匹配和准直度，再看均匀性与稳定度。
ASTME491-73(2020)即Spacecraft航天器热平衡试验太阳模拟实践。航天太阳模拟器需要多大辐照度？一般贴近一个太阳常数，再按载荷热流微调。
大型太阳模拟器面向整星，IEC60904-9:2020服务地面光伏分A+/A/B/C，不能直接当大型航天真空热试验唯一标准——应用边界不同。
大型太阳模拟器解决整星或大型载荷级问题，中小型更常见。光学载荷太阳模拟器测试、空间光伏验证、太阳敏感器标定与中小型光学载荷测试都要准直型太阳模拟器。航天太阳模拟器适用整星，AM0太阳模拟器看准直与光谱，对中小型和CubeSat，选准直度更高、集成更方便的准直型太阳模拟器更快落地。

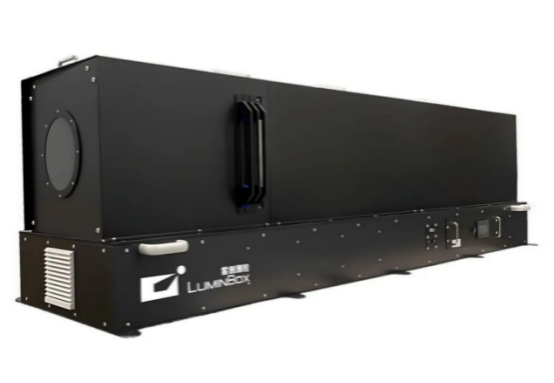

Luminbox紫创测控全光谱准直型太阳光模拟器为车灯透镜聚焦测试提供高精度光照测试，能精准模拟自然光环境，支持光谱/亮度/色温调控。
联系方式：400-808-6127
l 全光谱覆盖：350nm-1100nm 光谱，贴近自然光权重
l 高动态亮度：2米处 20,000-150,000Lux，满足太阳光传感器光照测试要求
l 强光抗扰验证：直射模拟复现图像模糊/重影问题场景
l 多场景适应：支持日间/夜间/隧道等光照动态切换测试
紫创测控Luminbox全光谱准直型太阳光模拟器以精密光学的工程化应用，可有效缩短从基础研究到工业验证的周期，为汽车车灯光照测试提供可靠的“人工太阳”。将实验室级创新转化为产业化能力，助力汽车、航空航天等领域的技术革新。
#太阳光模拟器 #准直光太阳光模拟器 #紫创测控Luminbox太阳光模拟器 #航天太阳模拟器 #空间太阳辐照模拟 #真空热试验 #AM0太阳模拟器 #太阳辐照#航天器热平衡试验
原文参考：《高轨卫星大型光学载荷真空热试验设备研制》
