车载AR-HUD阳光倒灌与热效应：太阳光模拟器如何复现太阳辐射？
车辆在强太阳光下行驶，HUD面对的不只是画面变淡。挡风玻璃、自由曲面镜和成像光路可能构成反向光路，把太阳辐射送进PGU——业内把这种现象称为AR-HUD阳光倒灌；采用Micro-LED的车载AR-HUD，这部分能量还会变成额外热负荷。
自然光受天气和时间左右，条件很难一致，而车载AR-HUD太阳光模拟器能提供可控、可重复的光源。LuminBox准直型太阳光模拟器还公开了280–2000 nm光谱范围、优于98%的均匀性、小于±2%的稳定性，以及1–150 m有效辐射距离等参数，可根据HUD光路和测试空间进行配置。

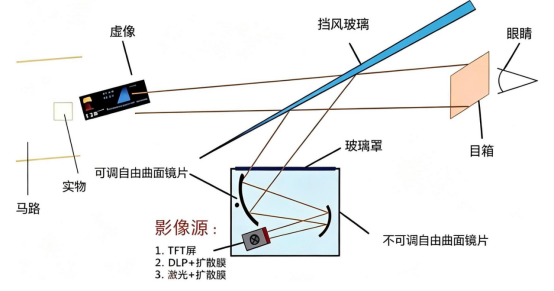

AR-HUD典型光路图
车载AR-HUD为了把虚像推得更远，通常需要更长的光路。论文给出的虚像距离超过7.5m，相应的自由曲面镜需要更大孔径，系统反射回PGU的太阳光也跟着变多。对AR-HUD阳光倒灌来说，危害不取决于光线强弱，而取决于它从哪个界面钻进系统。
挡风玻璃不是透明窗口那么简单，它的反射特性直接决定进入HUD的太阳能量比例，也左右着车载AR-HUD阳光倒灌的发生。挡风玻璃的几何与镀膜差异，会直接改写倒灌的严重程度。
Micro-LED自身就在发热，太阳光倒灌又叠一份外部能量。论文用COMSOLMultiphysics6.2建立电热耦合模型，把Joule热当内部热源，再把太阳辐照度作为外部热负荷一起算——这正是车载AR-HUD太阳光模拟要复现的物理场景。

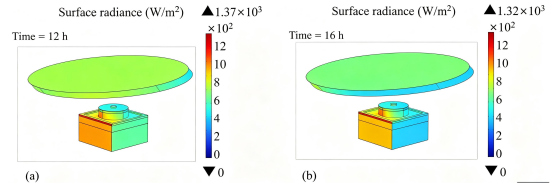

单像素Micro LED表面辐射部分结果图(a)12小时(b)16小时
温度一变，电学状态跟着变，应力分布也变。把电场、温度和结构应力放进同一耦合模型，说明车载AR-HUD不能只看显示，热稳定性同样要覆盖。这也是单做阳光倒灌测试的意义：它既关系强光下的显示，也关系PGU与Micro-LED的热稳定。
在车载AR-HUD太阳光模拟里，太阳辐射不只是一个照度值，还和入射方向、光谱、测试距离绑在一起。自然光贴近真实，却随天气和太阳位置波动，难以连续复现。
太阳光模拟把辐照度变成可调、可重复的实验室光源：设定目标辐照、按实际光路摆好光源和入射角。
太阳光倒灌形成的反向传播，要求太阳光沿特定方向钻进挡风玻璃和光路，经反射折射才形成回路。所以光源既要辐照度可调，还得有好的准直能力。
车载AR-HUD太阳光模拟器通常具备100–1400W/m²可调辐照度与≤±0.5°平行度，对车载AR-HUD太阳光模拟与准直太阳光研究有直接用处。

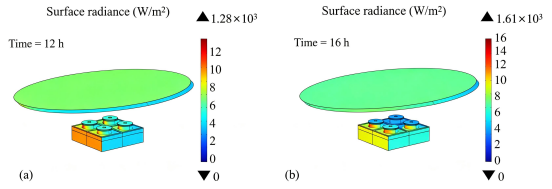

2x2阵列Micro LED表面辐射部分结果图(a)12小时(b)16小时
依据太阳位置、时间和环境推算太阳辐照度，实体验证则可用分级辐照逐档测试。比如以1000W/m²为基准，再按光路调入射角，同步记录表面温度、亮度和光学参数。600–800、1370、1520、1610W/m²都是Micro-LED表面仿真辐亮度——无日照时约400W/m²，叠加后单像素峰值1520W/m²（13:00）、2×2阵列1610W/m²（12:00），并非直接输出值。车载AR-HUD太阳光模拟适合当外部辐射加载设备，配合热像、电学测量完成验证。
从仿真到实测，本质是把算出来的太阳环境变成稳定的物理光源。论文约1000W/m²的条件落在这类设备的可调范围内，而车载AR-HUD太阳光模拟器的准直能力，正是车载AR-HUD太阳光模拟与车载AR-HUD测试落地的关键抓手。

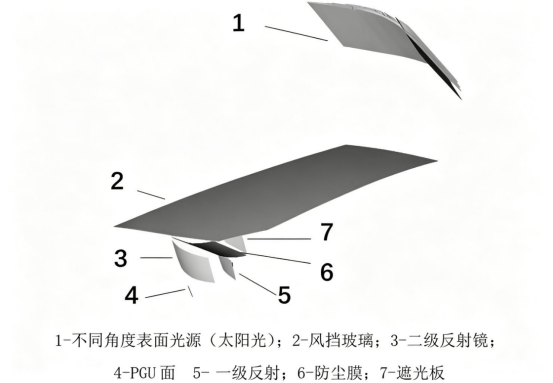

阳光倒灌仿真建模
实测可用真实挡风玻璃或等效光学件搭出入射路径，观察阳光反射带来的变化。论文为简化计算，把部分复杂光路等效成玻璃板并套用硅玻璃的反射、透射和发射参数；实体测试则保留真实曲率和光路，观察不同入射角下的倒灌差异。
Micro-LED实测用微探针做20–200mA直流测试，再用热像仪看散热温度分布（发射率设0.95、反射温度20℃），这部分属于典型的HUD光学测试。实验中石墨烯覆盖样品最高80.1℃，未覆盖的最高86℃。车载AR-HUD太阳光模拟器与热像仪不是替代关系：一个加辐射，一个记响应，两者配合才能把倒灌量化。
太阳辐射会明显抬高Micro-LED结温，自然光给不了稳定重复条件。车载AR-HUD太阳光模拟器同时管住辐照度、方向和光谱，让AR-HUD阳光倒灌的光学与热学测试真正可复现。这也是AR-HUD可靠性验证绕不开的一环。

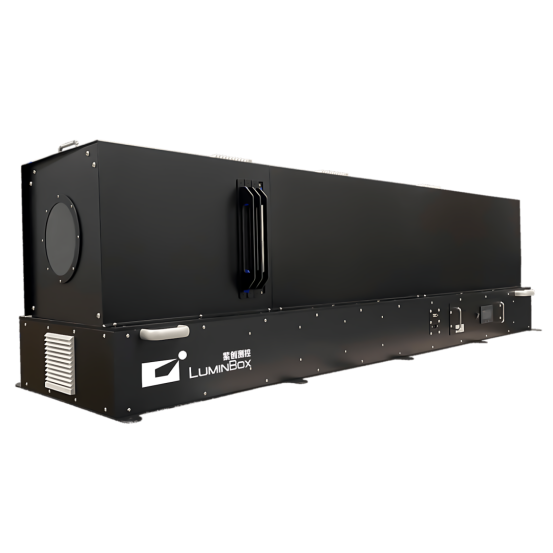

Luminbox紫创测控全光谱准直型太阳光模拟器为车灯透镜聚焦测试提供高精度光照测试，能精准模拟自然光环境，支持光谱/亮度/色温调控。
联系方式：400-808-6127
l 全光谱覆盖：350nm-1100nm 光谱，贴近自然光权重
l 高动态亮度：2米处 20,000-150,000Lux，满足太阳光传感器光照测试要求
l 强光抗扰验证：直射模拟复现图像模糊/重影问题场景
l 多场景适应：支持日间/夜间/隧道等光照动态切换测试
紫创测控Luminbox全光谱准直型太阳光模拟器以精密光学的工程化应用，可有效缩短从基础研究到工业验证的周期，为航天器热平衡实验提供可靠的“人工太阳”。将实验室级创新转化为产业化能力，助力汽车、航空航天等领域的技术革新。
原文参考：《Simulation and verification of Micro-LED multi-physics field coupling based on augmented reality head-up display》
