3A级AM0太阳模拟器：LED光源如何实现光谱匹配？
航天器热平衡试验需要稳定可复现的太阳辐照条件。真实阳光受时间、天气和大气影响，做不了可靠的实验光源。地面光伏用AM1.5G，那是阳光穿过大气后的样子；空间环境对应AM0太阳光谱，无大气衰减，紫外与近红外占比更高，区间取300-1200nm。
本文以300～1200nmAM0光谱为目标，通过LED与卤素灯构建混合光源，并结合光谱拟合和光源控制技术，使模拟器达到A级光谱匹配、A级辐照不均匀度和A级辐照不稳定度。LuminBox紫创测控太阳光模拟器在航天热平衡测试里已经验证过同样的结果，光谱和稳定性都能复现。

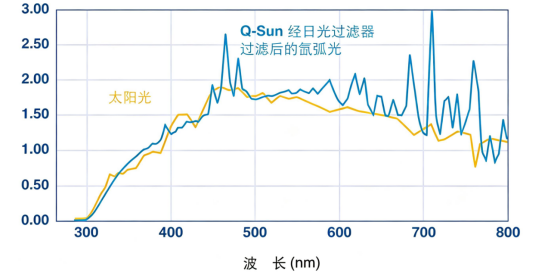

过滤后的氙弧灯与太阳光对比
氙灯亮度高、连续谱宽，早期AM0太阳模拟器与航天太阳模拟器几乎都用它。麻烦在800~1000nm：一组尖锐谱线峰与AM0太阳光谱的平滑曲线对不上，压下去得加滤光片，代价是效率下降、发热上升、灯管更换频繁。滤光片压的是谱线，太阳光模拟器成本越垒越高。
LED太阳模拟器把光谱调节权交了回来。峰值波长300-1200nm，调电流即调光强，每路独立可控，标称寿命普遍在10000h以上。短板同样清楚：单颗功率有限，近红外型号少且贵，LED太阳模拟器的这个缺口留给卤素灯。
评价一台太阳光模拟器要看三项：光谱匹配度、辐照不均匀度、辐照不稳定度，GB/T6494-2017各分A、B、C三级。A级要求AM0光谱匹配度落在0.75~1.25，即光谱适配误差±25%；后两项不超过±2%。三项都是A，才叫3A。
IEC60904-9:2020把评价波段分得更细，新增严于A级的A+等级。同一台AM0太阳模拟器按GB/T6494-2017测是3A，换成新版分波段评价未必成立。

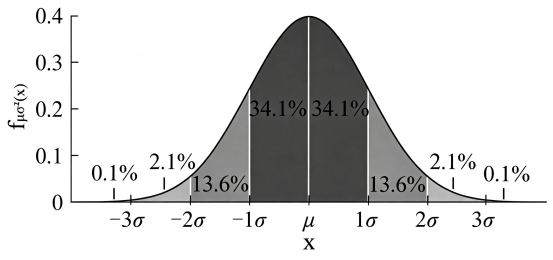

高斯函数分布图
LED光谱近似高斯分布。峰值波长由禁带宽度决定，λ=1.24/Eg（Eg取eV，λ取μm），半高宽一般300-1200nm，单颗LED谱宽只有几十纳米，必须按波长组合多种灯珠。

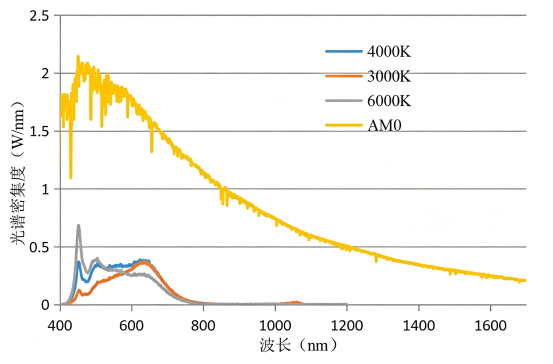

不同色温白光光谱与 AM0 光谱比较图
先铺基底。做AM0太阳模拟器，单一色温白光对不上AM0太阳光谱，紫外与近红外几乎为零。把3000K、4000K、6000K三种色温叠起来，波谷抬起、波峰摊平，基底就平滑了——色温越高越偏蓝，三者互补。
基底之上补单色灯珠，间隔按高斯分布定：±2σ内集中约95.4%的能量，半高宽10nm时σ≈4.3nm，±2σ约17nm。按17nm排，能量铺得满，相邻灯珠又不互相干扰，AM0光谱模拟的空间均匀性、光谱拟合和AM0光谱匹配都受益。850nm以下照此选型，再往上改用现有灯珠。
在太阳光模拟器上，1200nm往后的AM0太阳光谱能量靠卤素灯补：LED型号稀缺且贵，卤素灯能量足、价格低，对LED太阳模拟器更现实，方案用12V/50W规格。
但卤素灯在350~800nm也有可观能量，这段本该归LED。这部分混进来，可见光区多一个耦合变量，短波占比一高，AM0光谱匹配更差，光谱适配误差被推高。所以灯前加一片800nm截止滤光片，短波侧压掉，近红外占比提升。
太阳光模拟器的光谱拟合在Matlab里做：先归一化，把光谱密集度映射到1200nm同一波长网格；再按叠加原理求和S(λ)=ΣKᵢSᵢ(λ)，系数K取实测与手册辐射功率之比，电流、温度影响都收在里面；最后按国标波段积分，与AM0太阳光谱标准值比对，得各波段AM0光谱匹配度，光谱适配误差一并算出。光谱拟合与AM0光谱模拟结果每个波段都落在0.75~1.25之内。
LED太阳模拟器用32路有源线性恒流驱动，每路独立设定，脉冲宽度10~100ms也能稳住。光强反馈四线制采集参考电池信号，跨导放大后送进硬件PID闭环，不走软件轮询，响应不受上位机周期牵制。
阻容参数得现场配。RC不合适，光强会周期性抖动，辐照均匀性与空间均匀性都受影响；调到位后不稳定度能压进±2%。空间太阳模拟器对长期稳定性更敏感，太阳光模拟器把这部分封成模块，自制则跳不过这一环。

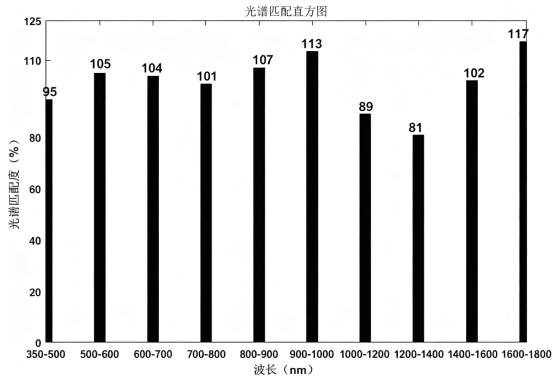

光谱匹配度结果
AM0光谱模拟后按国标验证：AM0光谱匹配度用分光光度计扫全波段，与AM0太阳光谱标准值对照；辐照均匀性按9点矩形法测空间均匀性，不稳定度连续采样。这台太阳光模拟器三项全部进入A级，有效辐照面100mm×100mm。
AM0太阳模拟器的设计难点，并不只是获得足够高的辐照度，而是让光谱、均匀性和稳定性同时满足测试要求。通过多波段LED与卤素灯混合，实现了300～1200 nm范围的AM0光谱构建，并通过实测光谱、Matlab拟合和闭环控制完成验证。
