汽车HUD杂散光怎么测？GB/T 46926标准试验方法详解
强光直射下，不少车载HUD会出现虚像发白、边缘发虚甚至重影，驾驶员本想抬头快速获取信息，视线反而被干扰，汽车HUD杂散光往往是主因之一。
要测准HUD杂散光，先得弄清来源。外部太阳光或路灯光线穿过前风挡后，可能经防尘膜、出光口结构反射进眼盒，形成HUD外部杂散光；内部则来自PGU像源偏离正常光路，经反射镜反弹或从镜片侧边、机械表面散射，构成HUD内部杂散光。
对此，GB/T 46926标准《轻型汽车视野辅助系统 技术要求及试验方法》给出了明确的HUD杂散光测试方法，标准于2026年7月1日实施。LuminBox紫创测控的全光谱准直太阳光模拟器，在2米处亮度范围覆盖20000至150000 lx，能够较为稳定地将目标照度控制在标准要求的区间内。其光谱范围为350至1100 nm，权重接近自然光，适合复现强光环境下的抗干扰场景。

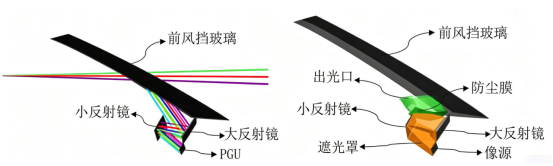

HUD光路示意图(左)影响HUD杂散光的主要部件（右）
做HUD杂散光分析，先看外部。太阳光或环境光透过前风挡后，落到防尘膜或出光口区域再反射进眼盒，出光口高度不足、防尘膜弧度不合理，都会让HUD反射光更容易进入视线，也是HUD环境光测试要覆盖的场景。
HUD内部杂散光来自系统自身。PGU发出的高亮度光线除正常光路外，还在大小反射镜间来回弹射，或从光学元件侧边、遮光罩内壁等表面散射出去，形成HUD散射光。
两条路径叠加，虚像范围内便出现额外亮度，对比度下降，也是HUD光学性能测试的指标。

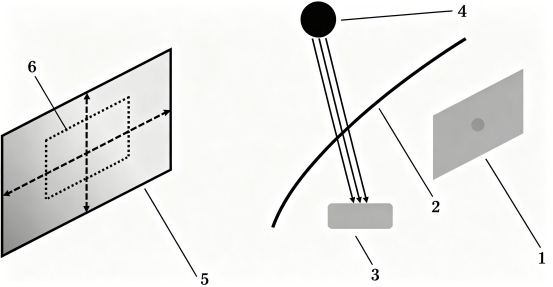

杂散光试验参考示意图1.眼盒;2.风挡玻璃;3.FVA系统成像单元;4.太阳光模拟光源;5.虚像;6.杂散光
对汽车HUD杂散光而言，标准把视野辅助系统（含车载HUD）的杂散光纳入图像性能要求，给出了可量化限值和对应的HUD光学测试方法。
标准5.14条明确：按照6.2.15进行试验，系统虚像范围内HUD杂散光的最大亮度应小于1500 cd/m²，这就是GB/T 46926标准-2025杂散光要求。
这个限值的依据在对比度：杂散光以额外亮度叠加在虚像上，超过1500 cd/m²会稀释正常信息的对比。

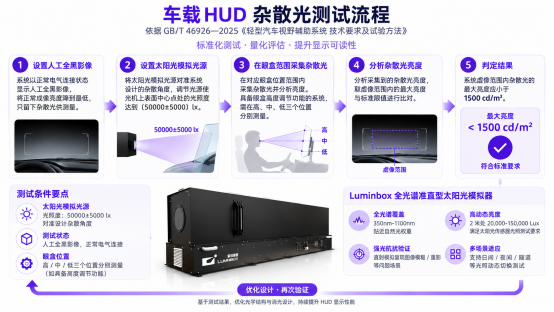

HUD杂散光测试流程不复杂，但每一步的条件控制都很严格。
HUD杂散光测试第一步，让系统以正常电气连接状态显示人工全黑影像，把正常成像亮度降到最低，只留下杂散光供测量。具备眼盒高度调节功能的系统，要在高、中、低三个位置各测一次。
这一步是HUD太阳光测试的关键。标准要求：将太阳光模拟光源对准系统设计的杂散角度，调节光源使光机上表面中心点处的光照度达到（50000±5000）lx。
角度要对准设计杂散角度，照度控制在5万勒克斯上下、偏差不超过5000 lx，否则可复现性会下降。
光源的准直能力和输出稳定性决定试验能否做准，光谱需接近自然太阳光，这也是HUD强光测试的要求。
光源设置好后，在对应眼盒范围内采集杂散光并分析亮度，与1500 cd/m²限值比对。
完整的汽车HUD杂散光测试闭环：先分析杂散光路径确定设计杂散角度，按6.2.15建立光照条件完成眼盒采集，再以1500 cd/m²判定。
对HUD实验室而言，太阳光模拟器的作用是复现标准化外部光照环境，选型时重点核对目标照度、角度控制和输出稳定性。
汽车HUD测试的核心，是把异常光路转成可测量、可判定的亮度结果。测试前按5.14和6.2.15逐项核对，再匹配合适的太阳光模拟器。
汽车HUD杂散光测试的核心，是把复杂的异常光路转化为可以测量和判定的亮度结果。GB/T 46926—2025第5.14条规定最大杂散光亮度应小于1500 cd/m²，第6.2.15条进一步明确了人工全黑影像、设计杂散角度、50,000±5,000 lx和眼盒采集方法。开展测试前，可先按这几项参数逐一核对实验方案，再选择匹配的太阳光模拟器。

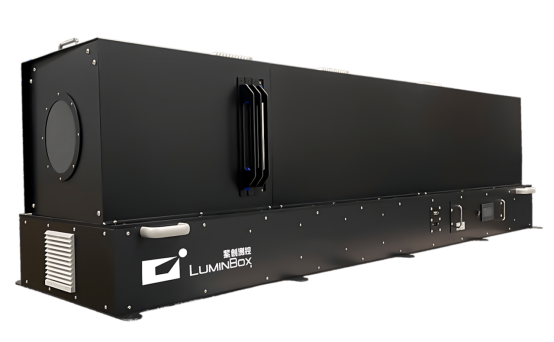

Luminbox紫创测控全光谱准直型太阳光模拟器为汽车HUD提供高精度光照测试，符合GB/T46926标准能精准模拟自然光环境，支持光谱/ 亮度 / 色温调控。
联系方式：400-808-6127
全光谱覆盖：350nm-1100nm 光谱，贴近自然光权重
高动态亮度：2 米处 20,000-150,000Lux，满足汽车HUD测试要求
强光抗扰验证：直射模拟复现图像模糊/ 重影问题场景
多场景适应：支持日间/ 夜间 / 隧道等光照动态切换测试
紫创测控Luminbox全光谱准直型太阳光模拟器以精密光学的工程化应用，可有效缩短从基础研究到工业验证的周期，为汽车车灯光照测试提供可靠的“人工太阳”。将实验室级创新转化为产业化能力，助力汽车、航空航天等领域的技术革新。
原文参考：GB/T 46926-2025《轻型汽车视野辅助系统 技术要求及试验方法》
