汽车车灯透镜阳光聚焦如何测试：高准直太阳光模拟器方案应用
太阳光聚焦试验的前提，是到达地表的太阳光近似平行光。前照灯透镜聚焦会烧蚀，是因为光线进凸透镜后一部分直接折射出去，另一部分全反射后折射出外表面，汇聚在透镜后方，温度远超塑料件耐热极限。装饰框或胶接部位落在聚焦区内就会烧蚀、变色。
这起汽车前大灯阳光聚焦的案例由江铃汽车曹妤强记录：某待上市车型主装饰框在近光斜下方烤化，30辆试验车里28辆左右灯对称位置都留下烧焦痕迹，同批低配无透镜车型没有出现。CAE仿真确认了聚焦点位置，户外暴晒与光线追踪复现了痕迹，这正是太阳光聚焦试验要覆盖的工况。紫创测控LuminBox太阳光模拟器可围绕车灯聚焦测试提供相应的太阳光模拟及系统方案，包含高准直光束、1120W/m²±10%辐照度控制、400-800nm A级光谱匹配，以及40℃环境模拟等配置。
GB/T 10485-2025标准中汽车灯具环境耐久性试验中新增第19章“聚焦试验”，把透镜聚焦试验与太阳光聚焦试验分开规定：前者管灯具自身光源的内部聚焦，后者管外部太阳光下的风险，适用于带透镜单元的外部照明和光信号装置。

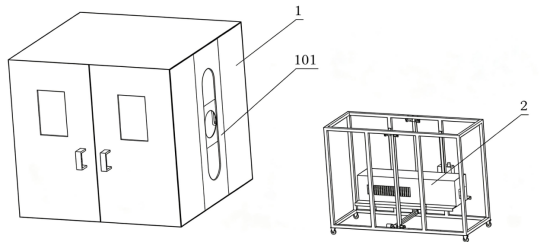

车灯太阳光聚焦试验箱设计
标准中的聚焦试验的设备要求：高准直太阳光模拟器应符合GB/T 6495.9中等级C，但400–800 nm可见光光谱匹配度须达到等级A；被测单元处视半径角不超过0.3°；有效光斑（不均匀度不超过10%）须覆盖被测单元；角度精度达到0.1°。表面辐照度1120 W/m²±112 W/m²，周围温度40℃±2℃，太阳光聚焦试验中灯具不点亮。

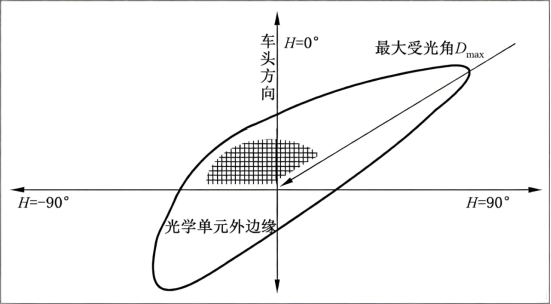

最大受光角确定方法

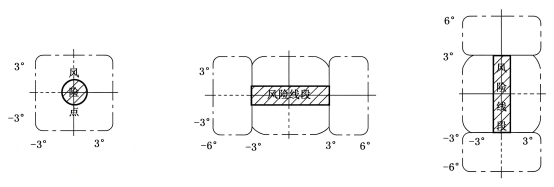

风险点公差扩大方法

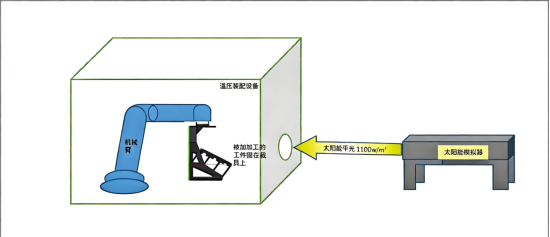

车灯透镜聚焦检测
汽车车灯透镜聚焦测试的样品按装车状态固定在支架上，透镜单元先调到设计初始位置，再把准直型太阳光模拟器的光源高度角V和方位角H归零、光斑中心对准基准中心，随后区间扫描或只扫风险区域。试验后拆检，透镜内光源、附属结构和装饰框不得有变形、变色、挥发、起泡或烧蚀。
高准直光束用于模拟真实太阳入射条件

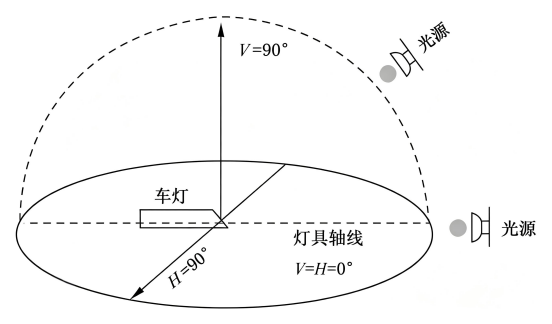

入射高度角和方位角
太阳对地张角约0.53°，半视角约0.27°，太阳光聚焦试验把视半径角卡在0.3°以内就是要贴近这个天文常数。高准直光源方向性不够，光斑发散，聚焦点位置和能量密度都跟着变。准直型太阳光模拟器靠扩束准直组件把这束高准直光源压下来，聚焦行为才复现得出来。
稳定辐照度和光谱匹配保证实验重复性
1120±112 W/m²对应AM1.5G的太阳辐照度，400–800 nm的A级匹配保证可见光能量分布贴近自然阳光。有效光斑内不均匀度不超过10%，高准直光源的光谱一旦偏离，前照灯透镜聚焦的温升数据就失去可比性。
角度和温度控制保证风险条件能够被复现
光线能否准确打到风险区域，取决于太阳光聚焦测试设备的角度调整精度，0.1°配合0.25°/min的速率，流程才可重现。太阳光模拟聚焦测试的环境温度稳定在40℃±2℃，对应发动机舱的热累积工况；温度或角度锁不住，汽车前大灯阳光聚焦测到的温升就不可信。
汽车车灯透镜聚焦测试的结果，可以反过来验证前照灯透镜聚焦的设计。
常见路径是先用CAE仿真找出风险点，再用高准直太阳光模拟器按标准条件复现聚焦，观察结构变化、分析失效机理，再调整方案并复测。落地到太阳光聚焦测试设备与车灯聚焦试验设备，准直角、辐照度稳定性和角度控制三项要同时达标，并与温控箱、多轴平台联动。
在汽车灯具环境耐久性试验里，GB/T 10485-2025聚焦试验是新增的一项。视半径角0.3°、辐照度1120±112 W/m²、温度40℃±2℃是标准要求，汽车车灯透镜聚焦测试不再是可选项。开发团队比较务实的做法，是设计早期就让准直型太阳光模拟器进场。

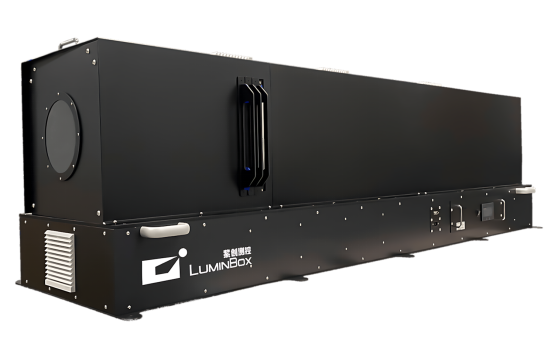

Luminbox紫创测控全光谱准直型太阳光模拟器为汽车车灯透镜聚焦测试提供高精度光照测试，符合GB/T46926标准能精准模拟自然光环境，支持光谱/ 亮度 / 色温调控。
联系方式：400-808-6127
l 全光谱覆盖：350nm-1100nm 光谱，贴近自然光权重
l 高动态亮度：2 米处 20,000-150,000Lux，满足汽车HUD测试要求
l 强光抗扰验证：直射模拟复现图像模糊/ 重影问题场景
l 多场景适应：支持日间/ 夜间 / 隧道等光照动态切换测试
紫创测控Luminbox全光谱准直型太阳光模拟器以精密光学的工程化应用，可有效缩短从基础研究到工业验证的周期，为汽车车灯光照测试提供可靠的“人工太阳”。将实验室级创新转化为产业化能力，助力汽车、航空航天等领域的技术革新。
原文参考：GB/T 46926-2025《汽车前大灯系统阳光聚焦问题研究》
