航天器进入低地球轨道（LEO）后，表面材料和元器件处在 LEO空间环境里，真空、温度交变、原子氧AO、高能电子辐照和 VUV 往往同时叠加。真实空间暴露以年计。航天材料空间环境模拟的价值，是让航天材料测试先用空间环境模拟设备跑一遍地面流程。

在参考文献中把 MISSE-16 的在轨暴露结果与同期地面模拟做了对比。焦点是航天材料老化。差距落在航天材料可靠性上。要把差距量化，前提是暴露条件可记录、可复现。紫创测控LuminBox多功能空间环境模拟装置的切入口，是温度、真空、通量与累积剂量都能对上任务口径，地面数据才有资格与轨道实际暴露对比。

空间环境对航天材料的主要影响

真空与温度环境

LEO空间环境里，航天器材料各表面的受光与朝向都不同，温度分散在一个区间里。高真空环境不等于真实条件。

MISSE-16 实测温度约为 −34.3 ℃～44.8 ℃，Ram、Wake、Zenith 三个方向的暴露时间是 183 天、193 天和 173 天。温度取决于太阳辐照吸收与向冷黑散热的平衡，朝向不同，平衡点就不同。航天材料热真空试验怎么做？绕不开：航天材料测试按常温真空设定覆盖不了这个区间。

原子氧与辐照环境

原子氧AO 在 LEO 里占比最高，也是空间环境模拟最难还原的一项。MISSE-16 记录的 AO fluence，三个方向分别为 7.01×10¹⁸、1.6×10¹⁹ 和 3.07×10²⁰ atoms/cm²，迎风面比背风面高两个量级，是航天材料老化的主因。

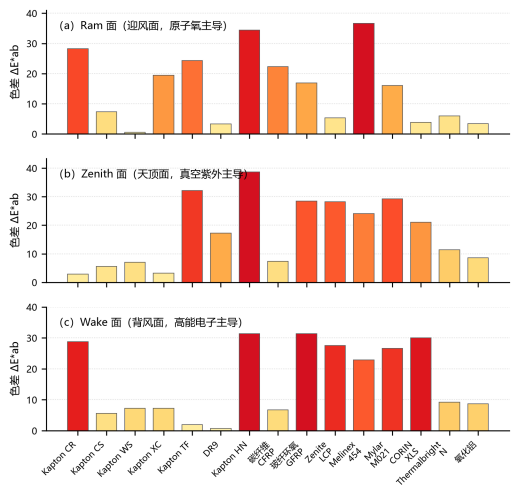

MISSE-16 返回样品外层的色差变化 ΔEab。（a）Ram 面（迎风面，原子氧主导）、（b）Zenith 面（天顶面，真空紫外主导）、（c）Wake 面（背风面，高能电子主导）。数值越大说明材料老化越明显

高能电子辐照和真空紫外VUV 会与原子氧AO 叠加作用。该任务测得的电子深部剂量等效值约为 1.2×10⁴～1.8×10⁴ mrem；剂量计在托盘下方，实测偏保守。空间环境模拟要把各项因素拆开，再重组成匹配工况的条件。

地面空间环境模拟方法

真空与热环境模拟

LEO空间环境无法在地面完整复制。工程上的做法是围绕关键因素建立可控条件。卫星材料真空环境测试的基础是高真空环境与冷黑背景；热真空试验和航天材料空间环境模拟的第一步，都在这里。

把真空、热环境和冷黑背景装进同一个舱体，是地面模拟的第一步。这也是多功能综合空间环境模拟装置要解决的事。对空间环境模拟设备来说，真空能力、温控、测试空间与扩展能力能否对上需求才关键。

AO、VUV 与电子环境模拟

试验目标涉及原子氧AO、真空紫外VUV 和高能电子辐照时，空间环境模拟设备必须配对应的环境源。与 MISSE-16 同批的地面试验用 100 keV 电子束复现，最大电子 fluence 约 8.5×10¹³ electrons/cm²，周期靠加速辐照压缩。

VUV 侧用氪灯，取 116.5 nm 与 123.6 nm 两条共振线作峰值波长，按等效太阳小时加速。原子氧地面试验按 ASTM E2089-15(2020) 执行，用标准见证材料的侵蚀率反推有效通量。航天材料空间环境模拟要的就是这一步。把暴露条件折算到与真实 LEO 可比的口径。

航天材料测试先定模拟哪几项，再定结构和扩展模块，航天材料空间环境试验方法的边界就在这里：空间环境模拟装置与环境试验箱，本来就是两回事。

MISSE-16 实验参数参考

MISSE-16 给的参考口径大致是半年周期、−34.3 ℃～44.8 ℃ 的温度跨度，以及跨越两个量级的 AO fluence。它们来自 ISS 特定轨道与位姿；换到别的轨道，热真空试验与航天材料空间环境模拟的比例关系会变，航天材料测试的绝对值不一定能套用。

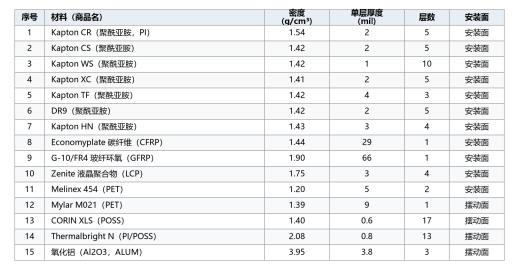

MISSE-16 在轨试验所用材料清单（共 15 种）

这组数据的用处不在罗列，而在校对方案。论文指出，真实 LEO 与地面模拟没有简单的一一对应关系，剂量率与协同效应都会造成偏差。航天材料测试的结果必须结合实际轨道暴露校准，空间环境试验绕不过这一步。

空间环境模拟装置的应用领域

卫星测试需求被切得越来越细。空间环境模拟设备的应用对象，也从单一材料扩展到航天器材料、热控材料、部组件和寿命考核。让产品在接近实际任务条件下走完流程。

材料研发阶段，可以先用热真空试验筛一遍；到了元器件和部组件验证阶段，产品尺寸、工装和温度变化一起进了约束。航天材料测试的周期和航天材料可靠性的账，都要重算。

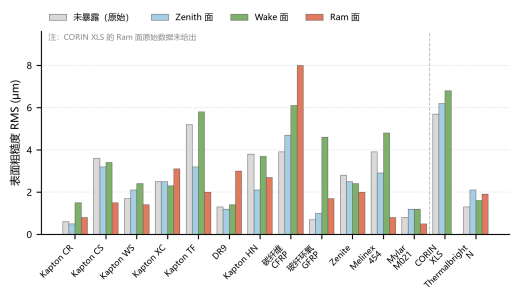

MISSE-16 返回样品外层的表面粗糙度（RMS）对比。Pristine 为未暴露样品，Zenith／Wake／Ram 为三个暴露面，可用于比较不同材料的在轨退化程度

LEO 环境下的航天器材料与元器件测试，绕不开真空、温度、原子氧、真空紫外和高能电子。航天材料测试要做的是把它们变成可控、可重复的条件；航天材料老化会慢多少，才是航天材料可靠性要回答的。

空间环境模拟设备选型，先明确真空度、温度范围、测试空间和辐照需求，再定结构与扩展功能。顺序一旦颠倒，中途就会发现条件不匹配；空间环境试验也是如此，只能返工。

Luminbox多功能综合空间环境模拟装置

Luminbox紫创测控多功能综合空间环境模拟装置为小型行星环境综合模拟装置，可综合模拟行星表面大气成分、压强、温度以及电子、质子、紫外辐射等环境，为空间科学、行星探测、材料与器件可靠性评估提供高精度环境模拟试验条件

联系方式：400-808-6127

超高真空环境模拟：极限真空度≤5×10⁻⁴Pa，可有效模拟行星表面极低气压环境，为真空电子辐照、真空质子辐照及真空紫外辐照试验提供稳定基础条件。

多组分行星大气精准复现：配气气体成分不少于3种，采用专用配气室设计，在配气室中完成混合后充入主腔室，保证配气精度，可模拟不同行星大气成分与压力环境。

宽域温控与动态热循环：温度控制范围-100℃~+150℃，覆盖行星表面极端低温至高温工况，支持高低温动态切换与热循环试验。

电子/质子双粒子束辐照：电子束能量5keV~50keV可调，质子束能量5keV~50keV可调，电子、质子辐照不均匀度≤±18%，采用微波ECR源无需更换灯丝，可长期开展高强度辐照试验。

全波段紫外辐照模拟：紫外波长范围115nm~400nm，覆盖真空紫外至近紫外波段，可模拟行星表面强紫外辐照环境。

多功能综合辐照测试：支持真空-电子辐照、真空-质子辐照、真空紫外辐照以及多因素综合辐照试验，同时可开展大气、材料、微生物等物化反应试验。

紫创测控LuminBox多功能综合环境箱以高精度环境模拟与多功能集成设计，将行星大气、温度、粒子辐射与紫外辐照等环境要素集成于一体化平台，可有效缩短从基础研究到工程应用的验证周期。该设备广泛服务于空间环境模拟、辐射生物学、行星探测等领域，为航天器材料、电子器件及生命保障系统的空间环境适应性评估提供可靠的“地面行星环境”模拟条件。

原文参考：《Comparative Evaluation of Spacecraft Materials PropertiesUnder Simulated and True Space Environments》

*特别声明：本公众号所发布的原创及转载文章，仅用于学术分享和传递行业相关信息。未经授权，不得抄袭、篡改、引用、转载等侵犯本公众号相关权益的行为。内容仅供参考，如涉及版权问题，敬请联系，我们将在第一时间核实并处理。
