汽车前照灯的光学结构越来越紧凑，透镜、反射器和装饰件之间的距离也在缩小。原本用于形成精准配光的透镜，在强太阳光照射下也可能成为能量汇聚通道。太阳光经过折射、反射后，可能在灯具内部形成局部高温区域。

对投影式前照灯进行了太阳光负荷分析。在971.84～1011.24 W/m²条件下，仿真得到的最高热点温度达到83.6℃，实测平均最高温度为77.75℃，两者差异为6.39%。紫创测控LuminBox准直型太阳光模拟器可以做到280～2000 nm光谱范围、100～1400 W/m²可调辐照度、优于98% Class A的均匀性以及≤±0.5°的辐照光平行度，可按不同测试对象进行配置。

车灯太阳聚焦风险的原因

太阳光经透镜折射、反射后在邻近零件上形成局部热点

太阳光进入透镜后被折射、反射，在内部形成局部能量集中。汽车车灯聚焦试验盯的就是这些位置：透镜附近的装饰框（Bezel）与装饰环（Beauty ring）。

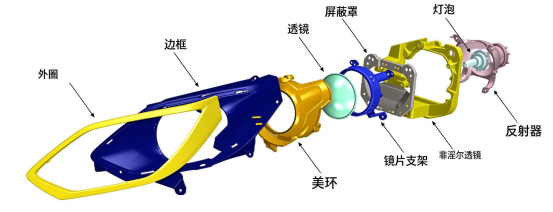

前照灯爆炸结构：装饰框（Bezel）、装饰环（Beauty ring）等受照部位

PC 这类聚合物部件把吸收的太阳能转成热负荷。温度升高后，变色、变形、涂层退化就是车灯太阳光模拟要复现的失效路径。

早期研究大多简化光学输入，或把辐射、导热与自然对流拆开分析，真实热点怎么形成很难看清。太阳光聚焦测试想拿到可信结果，得把它放回同一个模型。

热点预测的仿真实验方法

预测太阳光热点，单靠光学仿真不够。汽车车灯透镜聚焦测试的风险角度、能量分布和温度结果，得串成一条链。

车灯透镜太阳光聚焦仿真用 STAR-CCM+ 做稳态求解。车灯透镜聚焦的风险角度按 5° 步进粗扫，热点附近再用 2° 加密。

研究挑出两组最恶劣工况：装饰框辐照度 971 W/m²、方位角 −70°，装饰环 1011 W/m²。车灯太阳光模拟的边界就此确定。

装饰框（Bezel）工况：辐照度 971 Wm²、方位角 −70°、倾角 25°，蓝色为光照区域

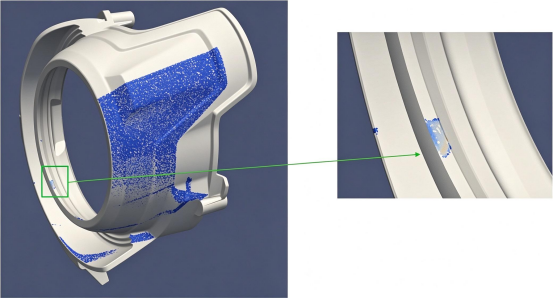

装饰环（Beauty ring）工况：辐照度 1011 Wm²、方位角 −80°、倾角 40°

热分析叠加导热、自然对流与热辐射，给出完整温度场。车灯太阳能负荷下，装饰框热点仿真温度 83.6℃，光学算出的吸收能量正是它的输入。

实验验证关键参数与设备要求

实体验证用金属卤化物弧灯耐候试验箱，箱内温度 55℃、辐照度 972 W/m²，照射 3 小时。汽车车灯聚焦试验也常这样做。

样品装在定制角度夹具上。它复现仿真的入射方向，车灯太阳光热点温度测试用 4 个 T 型热电偶采集。误差按方和根合成，得 ±0.61℃ 的综合不确定度，足以判断 6.39% 的差异是否显著。

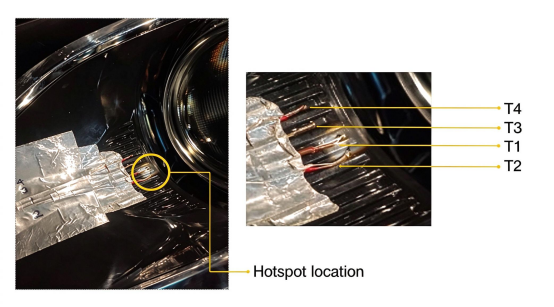

热点位置与 4 个 T 型热电偶的布点

车灯透镜聚焦的实测平均最高温度 77.75℃。90～180 分钟各测点波动不超过 ±1℃，取这段稳定值比对仿真，差异 6.39%。

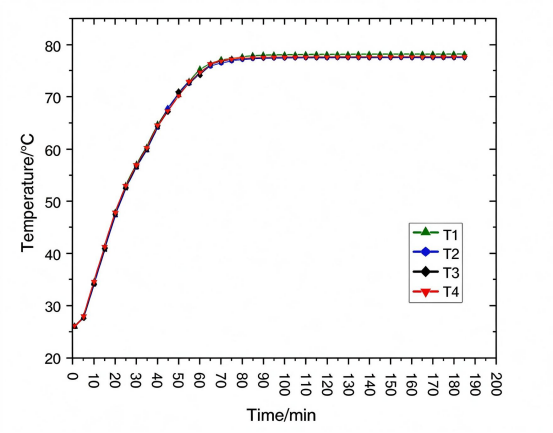

太阳能负荷下车灯热点的温度—时间曲线：约 90 分钟后进入平台，90～180 分钟各测点波动不超过 ±1℃

太阳光模拟器的光线角分布比试验箱更窄。焦斑更集中，论文把它列为车灯太阳能负荷仿真与实测差异的原因。

GB/T 10485对车灯太阳光聚焦试验的要求

车灯太阳光聚焦测试的标准依据是 GB/T 10485-2025于8 月 1 日实施，代替 GB/T 10485-2007。它要求用高准直太阳光源复现太阳照射。

标准新增太阳光聚焦试验

标准第 19.2 节给带透镜单元的外部照明和光信号装置设了聚焦试验。车灯太阳光聚焦测试评定太阳照射形成的聚焦点，以及它对光源和装饰框的烧蚀风险。汽车车灯聚焦试验里，只有这一项要复现太阳入射角。

太阳光聚焦试验需要设备

系统由准直型太阳光模拟器、温度试验箱和角度调整装置组成。太阳光模拟器按 GB/T 6495.9 等级 C。400～800 nm 光谱匹配须达等级 A，视半径角不超过 0.3°，角度精度 0.1°。

车灯太阳光聚焦测试的试验条件是：光学单元表面接受 1120 W/m²±112 W/m² 辐照度，环境温度 40℃±2℃。过程中灯具不点亮。高准直太阳光源把辐照度稳定在这个区间，比论文最恶劣工况高一档。

高准直太阳光模拟器的优势

传统金属卤化物舱/腔的角度展宽效应，会导致峰值被抹平、分辨率下降。太阳光聚焦测试要求 0.3° 以内的光束，高准直太阳光源的平行度接近地表太阳光，全光谱输出覆盖紫外到红外。

温控箱把环境拉到 40℃。它为太阳光模拟器复现发动机舱热累积，太阳光聚焦测试的平台按 0.1° 步进扫过风险角度。

从CAE仿真到太阳光模拟器实测

完整路径可以写成一条线： 3D 车灯模型 → 光线追踪或 CAE 热仿真 → 锁定风险角度 → 太阳光模拟器就位扫描 → 40℃ 加载、采集温度 → 数据对比与优化。

车灯透镜聚焦只是这条线的起点，车灯太阳光模拟也只是中间一环。这套路径还能外延到车载 HUD 阳光倒灌和 LiDAR 传感器。汽车车灯透镜聚焦测试正从经验判断转向“仿真筛查 + 标准化实测”，车灯太阳光聚焦测试有了国标可依。装饰框仿真 83.6℃、实测 77.75℃，差异 6.39%。

对研发和检测实验室，汽车车灯透镜聚焦测试的路径是先用 CAE 锁定风险角度，再按标准配好光源与温控条件。最后用准直型太阳光模拟器做重复性验证。

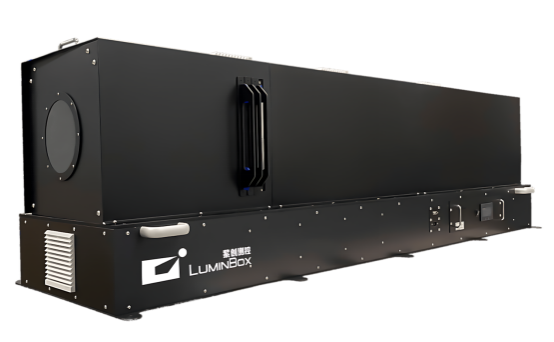

Luminbox全光谱准直型太阳光模拟器

Luminbox紫创测控全光谱准直型太阳光模拟器为车灯透镜聚焦测试提供高精度光照测试，能精准模拟自然光环境，支持光谱/ 亮度 / 色温调控。

联系方式：400-808-6127

l 全光谱覆盖：350nm-1100nm 光谱，贴近自然光权重

l 高动态亮度：2 米处 20,000-150,000Lux，满足太阳光传感器光照测试要求

l 强光抗扰验证：直射模拟复现图像模糊/ 重影问题场景

l 多场景适应：支持日间/ 夜间 / 隧道等光照动态切换测试

紫创测控Luminbox全光谱准直型太阳光模拟器以精密光学的工程化应用，可有效缩短从基础研究到工业验证的周期，为汽车车灯光照测试提供可靠的“人工太阳”。将实验室级创新转化为产业化能力，助力汽车、航空航天等领域的技术革新。

原文参考和图片引用：ALBINJEEV S S, DONGARE S, PATIL N G, et al. Sun load prediction in automotive projector headlamps: integrated numerical and experimental approach[J]. Journal of Thermal Analysis and Calorimetry, 2026, 151: 6103-6118. DOI: 10.1007/s10973-026-15347-0.
