太阳模拟器在光电成像测试中的光谱匹配与角度控制技术
户外做光电成像测试看似真实，但自然光并不稳定。时间、季节和天气都会改变光照强度、光谱与入射角度，户外光照环境测试难以重复。同一款车载摄像头在上午、下午或阴天测试，成像结果都会变，很难判断差异来自算法还是光照。对自动驾驶摄像头与遥感设备来说，这样的数据不足以支撑性能评价。
过去太阳模拟器多用于光伏电池和材料耐候测试，光电成像测试的要求更复杂。除了光照能量，还要看太阳入射方向的变化、不同时段的照度差异、大面积范围内的照度一致性，以及强光与低照度下的图像响应。
这类需求要由光环境模拟系统来承接：把光照强度、光谱和入射角度都变成实验室里可控、可重复的变量，太阳辐照模拟才能按需复现。紫创测控LuminBox 全光谱 LED 太阳模拟器是其中一种实现，采用多通道 LED 阵列，光谱覆盖 300～1200 nm，可满足 AM1.5G、AM0 等标准光谱。它也能按测试对象定制光谱范围，适配光电材料、光伏器件等测试场景。
太阳模拟器要先解决太阳光谱模拟：太阳光覆盖紫外、可见光与近红外波段。系统以镝灯为主光源，氙灯与多路 LED 作辅助。镝灯发光效率高、显色性好、寿命长，氙灯色温接近太阳光谱但存在谱线峰，LED 补偿特定波段。

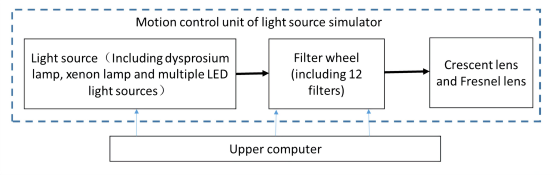

太阳模拟器的整体设计：光源（含镝灯、氙灯与多路 LED 光源）→ 滤光轮（12 片滤光片）→ 月牙透镜与菲涅尔透镜，由上位机统一控制
这套光环境模拟系统的光谱范围为 0.36～0.8 μm，太阳辐照模拟的失配误差满足 A 级要求。测试用直径 1 m 积分球、带宽 10 nm。

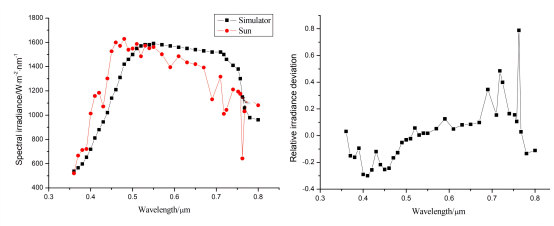

模拟器光谱辐照度与太阳光谱的对比：左为二者光谱辐照度曲线，右为相对偏差随波长的变化，测试带宽 10 nm
太阳位置一直在变，太阳入射角模拟要解决的正是这一点。一天之内太阳高度角不断改变，光线方向随之改变，直接影响镜头眩光、图像对比度和传感器响应。
这套光环境模拟系统用弧形导轨配伺服电机模拟太阳位置。知道目标点的经纬度和时间，太阳高度角与方位角就能解算。系统在 0°～60° 范围内运动，平均角度偏差约 0.039°。

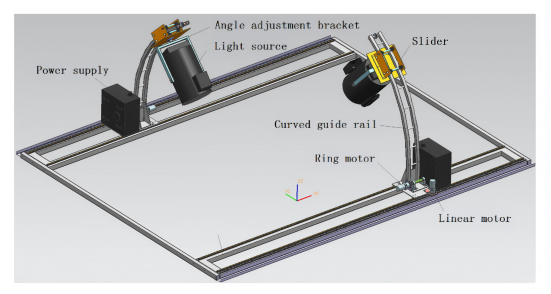

光源运动平台控制部件结构：光源经滑块固定在弧形导轨上，由环形电机与直线电机驱动沿轨运动，模拟太阳的高度角与方位角
太阳辐照模拟既要还原方向，也要还原强度。系统通过调节光源电流做辐照强度控制，并用照度计反馈。对光电成像测试而言，这段动态范围可用于分析低照度增强算法与强光抗干扰。成像系统性能测试里更关键的是切换速度。从日出照度切到正午照度只要几分钟。
光谱失配与辐照均匀性测试中太阳模拟器的性能通常看三项：太阳光谱模拟的匹配度、辐照均匀性和时间稳定性。光环境模拟系统在直径 600 mm 测量面上布 19 个测试点，实测辐照不均匀度约 3.7%，来源是光源辐射中心强、边缘弱，经积分器和准直镜后明显改善。

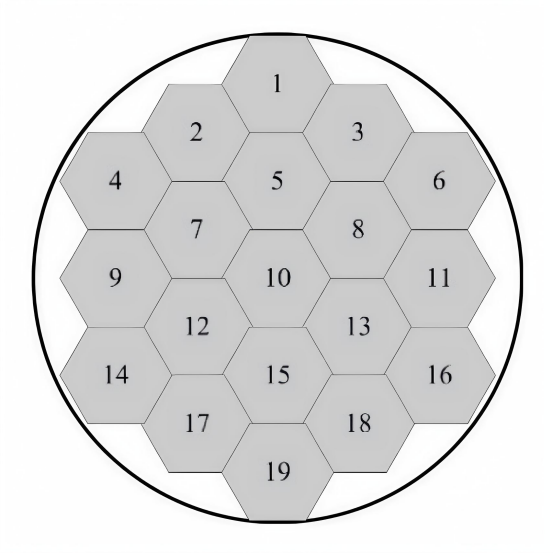

辐照不均匀度测试的测点布置：在直径 600 mm 的测量面上划分 19 个测点
对成像系统来说，测试区域亮度差异过大，同一目标在不同位置就会得到不同的成像效果。
光电成像测试对光强和角度都有要求。系统在 0°～60° 范围内每 1° 记录平台输出角与辐照计读数，太阳入射角模拟的平均偏差约 0.039°。角度控制精度越高，测试误差越小。
成像验证实验以玩具汽车模型为目标。实验把光源入射角设为 55°，照度设在 8000～15000 lx（中纬度夏季阴天），探测器积分时间 500 ms。太阳辐照模拟下用 9000 lx 做增强算法对比，车体图像更清晰。
低照度增强前后的车模成像对比：(a) 增强前；(b) 增强后
这类光照环境测试直接对应智能汽车需求。车载摄像头强光干扰、HUD 阳光倒灌、LiDAR 辐射干扰，都需要稳定、可重复的太阳光环境，做成像系统性能测试时也是如此。
面对不同测试任务，太阳光模拟设备选型不能只看光源功率，还要看几个核心指标。
太阳光谱模拟能力决定光是否接近真实太阳，关注光谱范围与 AM1.5G/AM0 支持；准直性能影响光线方向真实性；辐照均匀性决定测试区域一致性；太阳辐照模拟的动态调节关系到辐照强度控制与光谱调整。
对汽车、航天和智能视觉测试来说，太阳模拟器已从单纯光源走向集成光谱、角度、强度与软件控制的光环境模拟系统。
光电成像测试的核心，是建立可重复、可控制的光照环境测试平台。太阳光谱模拟、太阳入射角模拟、辐照强度控制和均匀性验证合起来，才能支撑设备的性能评价。实际项目中，建议先明确目标光谱、入射角范围和测试区域尺寸三个参数，再选择对应的太阳光模拟方案。太阳模拟器选型清楚，条件就对得上。

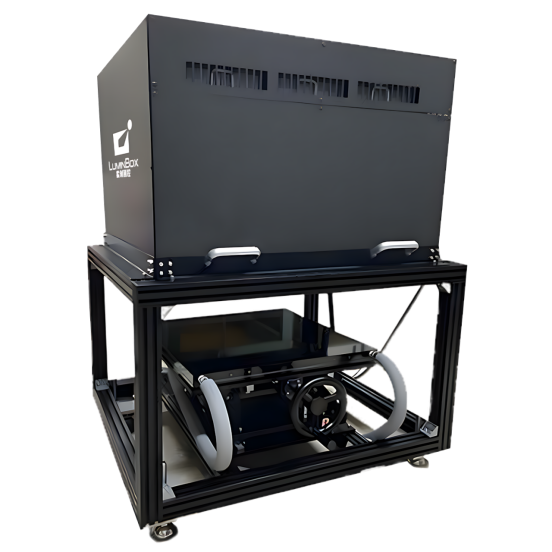

Luminbox全光谱大面积LED太阳模拟器以A+AA+综合性能，实现辐照均匀、光谱精准与运行稳定的三重突破，通过权威认证，为材料测试提供高可靠、标准化的全光谱光照解决方案，推动精密光学实验迈向更高精度与可重复性。
技术支持:400-808-6127
l A+级光谱匹配：300-1200nm全覆盖，误差≤1%（IEC标准）。
l 高均匀辐照：45cm×45cm区域不均匀度仅1.8%（A级）。
l 超稳运行：20分钟波动≤0.5%（A+级）。
l 权威认证：国家计量院校准，国际标准合规。
l 工业级设计：适配光伏、材料、光催化等多场景。
Luminbox紫创测控太阳光模拟器凭借对光谱匹配度、辐照均匀性等核心指标的极致追求，已构建起覆盖LED/氙灯/卤素灯全技术路线的产品矩阵，技术持续创新、关键性能指标表现出色，为客户提供了优质的产品和全场景太阳光环境模拟解决方案。
原文参考：Zhang L, Yang Y, Zhao S, Xu W, Cai B, Wang K. Simulation system of lighting environment for optical imaging test[J]. Journal of Physics: Conference Series, 2022, 2313: 012018. DOI: 10.1088/1742-6596/2313/1/012018（IOP Publishing，CC BY 3.0 开放获取）。本文图 1—图 5 依次对应该文图 1、图 4、图 2、图 5（左幅）、图 7，均为原文图件的 400 dpi 高清裁切，未作内容修改。
